TCLT1003

TCLT1003

数据手册.pdf
VISHAY(威世) 电子元器件分类

光电耦合器，光电晶体管输出， SOP- 4L ，龙小扁平封装 Optocoupler,Phototransistor Output, SOP-4L,Long Mini-Flat Package

光耦合器，晶体管输出，TCLT 系列，Vishay Semiconductor


欧时:
Vishay 光耦 TCLT1003, 直流输入, 晶体管输出, 4引脚 SOP 封装


立创商城:
TCLT1003


e络盟:
光电耦合器, 晶体管输出, 1通道, SOP, 4 引脚, 60 mA, 5 kV, 100 %


艾睿:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin SOP T/R


安富利:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin SOP T/R


Chip1Stop:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin SOP T/R


TME:
Optocoupler; SMD; Channels:1; Out: transistor; Uinsul:5kV; Uce:70V


Verical:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin SOP T/R


儒卓力:
**OPTOCOUPLER 100-200% SOP-4L **


力源芯城:
单路晶体管输出的光电耦合器


Win Source:
Optoisolator Transistor Output 5000Vrms 1 Channel 4-SOP 2.54mm


TCLT1003中文资料参数规格
技术参数

额定电压DC 70.0 V

额定功率 0.25 W

上升/下降时间 3μs, 4.7μs

输出电压 70.0 V, 70.0 V max

通道数 1

针脚数 4

正向电压 1.25 V

输入电流 60 mA

耗散功率 0.25 W

上升时间 3 µs

隔离电压 5000 Vrms

正向电流 60 mA

输出电压Max 70 V

输入电流Min 60 mA

击穿电压 6 V

正向电压Max 1.6 V

正向电流Max 60 mA

下降时间 4.7 µs

工作温度Max 100 ℃

工作温度Min -55 ℃

耗散功率Max 250 mW

封装参数

安装方式 Surface Mount

引脚数 4

封装 SOP-4

外形尺寸

长度 4.1 mm

宽度 7.5 mm

高度 2 mm

封装 SOP-4

物理参数

工作温度 -55℃ ~ 100℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通信与网络, 电源管理, 计算机和计算机周边

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

TCLT1003引脚图与封装图
TCLT1003引脚图

TCLT1003引脚图

TCLT1003封装图

TCLT1003封装图

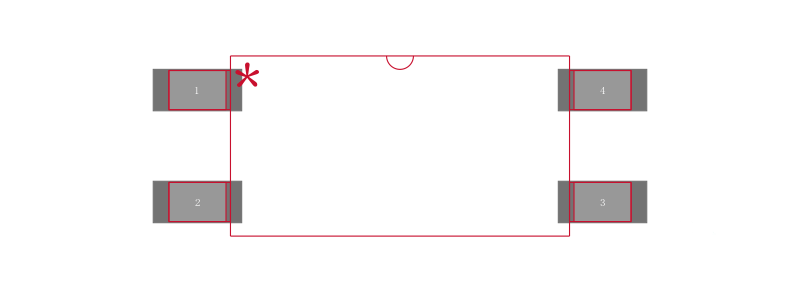

TCLT1003封装焊盘图

TCLT1003封装焊盘图

在线购买TCLT1003
型号 制造商 描述 购买
TCLT1003 VISHAY 威世 光电耦合器，光电晶体管输出， SOP- 4L ，龙小扁平封装 Optocoupler,Phototransistor Output, SOP-4L,Long Mini-Flat Package 搜索库存
替代型号TCLT1003
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TCLT1003

品牌： VISHAY 威世

封装： 4-SMD 5kV 60mA 70V

当前型号

光电耦合器，光电晶体管输出， SOP- 4L ，龙小扁平封装 Optocoupler,Phototransistor Output, SOP-4L,Long Mini-Flat Package

当前型号

型号： TCMT1109

品牌： 威世

封装： 4-SOIC 3.75kV 60mA 70V

完全替代

光电耦合器，光电晶体管输出，单路，半节距微型扁平封装 Optocoupler, Phototransistor Output, Single Channel, Half Pitch Mini-Flat Package

TCLT1003和TCMT1109的区别

型号： TCMT1107

品牌： 威世

封装： Mini-Flat 3.75kV 50mA 70V

类似代替

光电耦合器，光电晶体管输出，单路，半节距微型扁平封装 Optocoupler, Phototransistor Output, Single Channel, Half Pitch Mini-Flat Package

TCLT1003和TCMT1107的区别
