TL3AR022FTDG

TL3AR022FTDG

数据手册.pdf

Res Metal Foil 2512 0.022Ω 1% 1W ±75ppm/℃ Molded SMD SMD T/R

22 mOhms ±1% 1W 芯片 2512（6432 公制） 电流检测 金属箔


得捷:
RES 0.022 OHM 1% 1W 2512


贸泽:
Current Sense Resistors - SMD


艾睿:
Res Metal Foil 2512 0.022 Ohm 1% 1W ±75ppm/°C Pad SMD T/R


安富利:
Res Metal Foil 2512 0.022 Ohm 1% 1W ±75ppm/°C Molded SMD SMD T/R


立创商城:
TL3AR022FTDG


Verical:
Res Metal Foil 2512 0.022 Ohm 1% 1W ±75ppm/C Pad SMD T/R


Electro Sonic:
Res Metal Foil 2512 0.022 Ohm 1% 1W ±75ppm/°C Molded SMD T/R


TL3AR022FTDG中文资料参数规格
技术参数

容差 ±1 %

额定功率 1 W

产品系列 TL

电阻 0.022 Ω

阻值偏差 ±1 %

工作温度Max 170 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

封装公制 2512

封装 2512

外形尺寸

高度 0.6 mm

封装公制 2512

封装 2512

物理参数

工作温度 -65℃ ~ 170℃

温度系数 ±75 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 2000

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

ELV标准 Compliant

TL3AR022FTDG引脚图与封装图

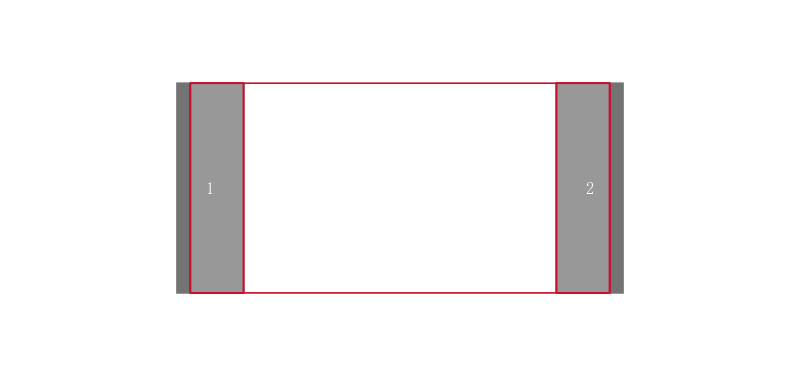

TL3AR022FTDG引脚图

TL3AR022FTDG引脚图

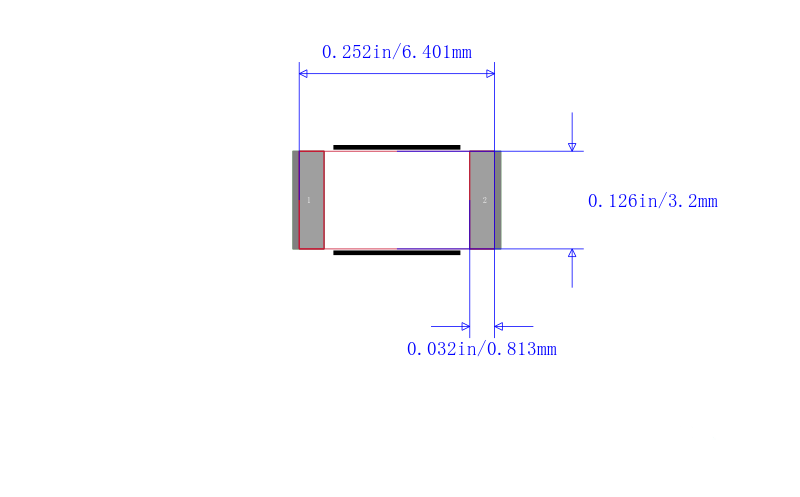

TL3AR022FTDG封装图

TL3AR022FTDG封装图

TL3AR022FTDG封装焊盘图

TL3AR022FTDG封装焊盘图

在线购买TL3AR022FTDG
型号 制造商 描述 购买
TL3AR022FTDG TE Connectivity 泰科 Res Metal Foil 2512 0.022Ω 1% 1W ±75ppm/℃ Molded SMD SMD T/R 搜索库存
替代型号TL3AR022FTDG
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TL3AR022FTDG

品牌： TE Connectivity 泰科

封装： 1005 22mΩ 1W ±1%

当前型号

Res Metal Foil 2512 0.022Ω 1% 1W ±75ppm/℃ Molded SMD SMD T/R

当前型号

型号： TL3AR022F

品牌： 泰科

封装： 1005 22mΩ 1W ±1%

完全替代

TL3A 系列贴片式电流感应电阻器2512 样式 70°C 时高达 1W 低电阻分流电阻器，可用作电流传感器 较宽的值范围：R001 至 R082 TE Connectivity TL3A 系列高功率低电阻金属片式分流电阻器，适合电流感应应用。 TL3A 系列在焊料下面具有独特的金属电阻元件和阻挡层，以延长端子寿命。 TL3A 系列特别适合汽车工业中的应用，用于感应电动多动力单元 EMU。 串行 | RL3A ---|--- 70°C 时功率 | 1 W 电阻容差 | ±1% 温度系数 | ±75 ppm/°C 最大工作电压 | √PR 过载电压（最大值） | v5PR 工作温度 °C | -65 → +170 表面安装样式 | 2512 尺寸（长 x 宽 x 厚）mm | 6.4x3.2x0.6 ### 电流感应 - 表面安装金属片式电阻器 低热电动势 实际上非感应 用 3 位电阻代码标明 小型卷装适合于小批量生产、开发和研发部门 适合于在拾放式机械上自动装配

TL3AR022FTDG和TL3AR022F的区别
