TPS77525DRG4
TI
德州仪器
电子元器件分类
TPS77525DRG4中文资料参数规格
技术参数
输出接口数 1
输出电压 2.5 V
跌落电压 0.169V @500mA
输入电压Max 10 V
输入电压Min 2.7 V
输出电流Max 0.5 A
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 904 mW
精度 ±2 %
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC
外形尺寸
封装 SOIC
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
TPS77525DRG4引脚图与封装图

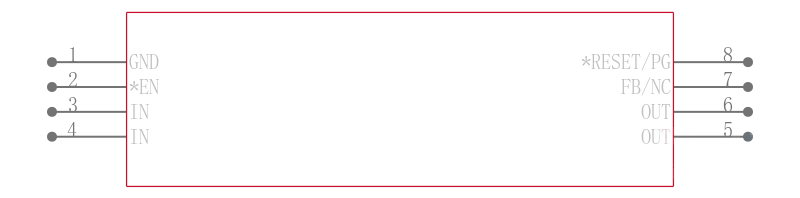

TPS77525DRG4引脚图
TPS77525DRG4封装图
TPS77525DRG4封装焊盘图
在线购买TPS77525DRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS77525DRG4 | TI 德州仪器 | 快速瞬态响应500毫安低压差稳压器 FAST-TRANSIENT-RESPONSE 500mA LOW-DROPOUT VOLTAGE REGULATORS | 搜索库存 |
替代型号TPS77525DRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS77525DRG4 品牌： TI 德州仪器 封装： | 当前型号 | 快速瞬态响应500毫安低压差稳压器 FAST-TRANSIENT-RESPONSE 500mA LOW-DROPOUT VOLTAGE REGULATORS | 当前型号 |
| 型号： TPS77525D 品牌： 德州仪器 封装： SOIC 2.5V 500mA 20Pin | 类似代替 | LDO（低压降）线性电压调节器，500mA，Texas Instruments### LDO（低压降）线性电压调节器，Texas Instruments低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。 | TPS77525DRG4和TPS77525D的区别 |
| 型号： TPS77525DG4 品牌： 德州仪器 封装： SOIC 500mA 20Pin | 功能相似 | 快速瞬态响应500毫安低压差稳压器 FAST-TRANSIENT-RESPONSE 500mA LOW-DROPOUT VOLTAGE REGULATORS | TPS77525DRG4和TPS77525DG4的区别 |
| 型号： TPS77525DR 品牌： 德州仪器 封装： SOIC 500mA 20Pin | 功能相似 | 快速瞬态响应500毫安低压差稳压器 FAST-TRANSIENT-RESPONSE 500mA LOW-DROPOUT VOLTAGE REGULATORS | TPS77525DRG4和TPS77525DR的区别 |
