TSW-132-07-S-D-LL
数据手册.pdfSamtec(申泰电子)
连接器
TSW-132-07-S-D-LL中文资料参数规格
技术参数
触点数 64
极性 Male
排数 2
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
封装参数
安装方式 Solder
封装 -
外形尺寸
高度 8.38 mm
封装 -
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
TSW-132-07-S-D-LL引脚图与封装图

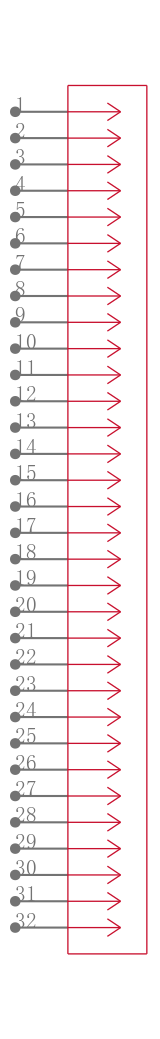

TSW-132-07-S-D-LL引脚图

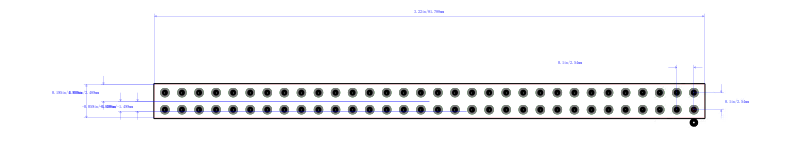

TSW-132-07-S-D-LL封装图
TSW-132-07-S-D-LL封装焊盘图
在线购买TSW-132-07-S-D-LL
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSW-132-07-S-D-LL | Samtec 申泰电子 | 2.54mm 方针 | 搜索库存 |
替代型号TSW-132-07-S-D-LL
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSW-132-07-S-D-LL 品牌： Samtec 申泰电子 封装： Male | 当前型号 | 2.54mm 方针 | 当前型号 |
| 型号： TSW-132-07-G-D-LL 品牌： 申泰电子 封装： Male 64Contact | 完全替代 | 板至板连接, 垂直, 2.54 mm, 64 触点, 针座, TSW系列, 通孔安装, 2 排 | TSW-132-07-S-D-LL和TSW-132-07-G-D-LL的区别 |
| 型号： TSW-132-07-L-D-LL 品牌： 申泰电子 封装： 64Contact 2.54mm Male | 完全替代 | SAMTEC TSW-132-07-L-D-LL Board-To-Board Connector, 2.54mm, 64Contacts, Header, TSW Series, Through Hole, 2Rows | TSW-132-07-S-D-LL和TSW-132-07-L-D-LL的区别 |
| 型号： TSW-132-07-F-D-LL 品牌： 申泰电子 封装： 64Contact 2.54mm Male | 完全替代 | SAMTEC TSW-132-07-F-D-LL Board-To-Board Connector, 2.54mm, 64Contacts, Header, TSW Series, Through Hole, 2Rows | TSW-132-07-S-D-LL和TSW-132-07-F-D-LL的区别 |
