TL497AINE4
TI
德州仪器
主动器件
TL497AINE4中文资料参数规格
技术参数
输出接口数 1
输出电压 30.0 V, 30.0 V max
输出电流 500 mA
静态电流 11.0 mA
调节输出数 1
输入电压Max 12 V
输入电压Min 4.5 V
输出电流Max 0.5 A
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
引脚数 14
封装 PDIP-14
外形尺寸
封装 PDIP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TL497AINE4引脚图与封装图

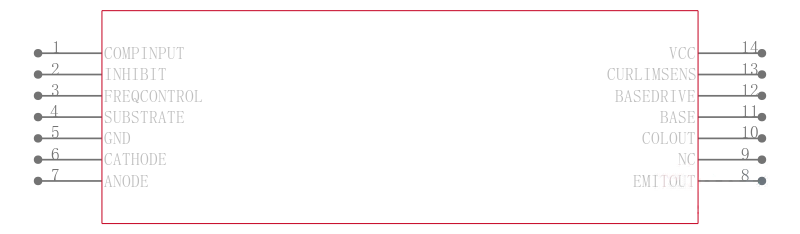

TL497AINE4引脚图
TL497AINE4封装图
TL497AINE4封装焊盘图
在线购买TL497AINE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TL497AINE4 | TI 德州仪器 | 500 mA峰值升压，降压，反相开关稳压器 500-mA PEAK STEP-UP, STEP-DOWN, INVERTING SWITCHING VOLTAGE REGULATOR | 搜索库存 |
替代型号TL497AINE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TL497AINE4 品牌： TI 德州仪器 封装： DIP 30V 14Pin | 当前型号 | 500 mA峰值升压，降压，反相开关稳压器 500-mA PEAK STEP-UP, STEP-DOWN, INVERTING SWITCHING VOLTAGE REGULATOR | 当前型号 |
| 型号： TL497AIN 品牌： 德州仪器 封装： 14PDIP 30V 14Pin | 类似代替 | Inverting DC/DC Converters Integrated Switch, Texas Instruments### 直流/直流开关调节器转换器（集成开关），Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升（升压）、步降（降压）、步升/降（增压/降压）和反相类型，为每个直流稳压器应用提供高效的解决方案。 | TL497AINE4和TL497AIN的区别 |
| 型号： TL497ACNE4 品牌： 德州仪器 封装： PDIP 30V 14Pin | 类似代替 | 500 mA峰值升压，降压，反相开关稳压器 500-mA PEAK STEP-UP, STEP-DOWN, INVERTING SWITCHING VOLTAGE REGULATOR | TL497AINE4和TL497ACNE4的区别 |
| 型号： TL497ACN 品牌： 德州仪器 封装： 14PDIP 35V 14Pin | 功能相似 | TEXAS INSTRUMENTS TL497ACN 直流-直流开关升压, 反相稳压器, 可调, 4.5V-12V输入, 6.5V-30V输出, 0.5A输出, DIP-14 | TL497AINE4和TL497ACN的区别 |
