TPS40090PWRG4
TI
德州仪器
主动器件
TPS40090PWRG4中文资料参数规格
技术参数
输出接口数 1
输出电压 0.7V ~ 3.3V
输出电流 120 A
静态电流 4.00 mA
调节输出数 1
开关频率 100kHz ~ 1.2MHz
过温保护 No
拓扑结构 Buck
输入电压Max 15 V
输入电压Min 4.5 V
输出电流Max 120 A
最大占空比 87.5 %
工作温度Max 85 ℃
工作温度Min 40 ℃
输入电压 4.5V ~ 15V
封装参数
安装方式 Surface Mount
引脚数 24
封装 TSSOP-24
外形尺寸
封装 TSSOP-24
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS40090PWRG4引脚图与封装图

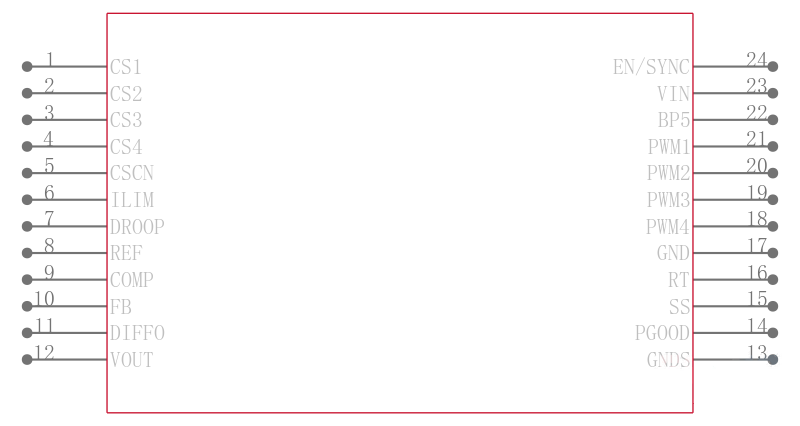

TPS40090PWRG4引脚图
TPS40090PWRG4封装图

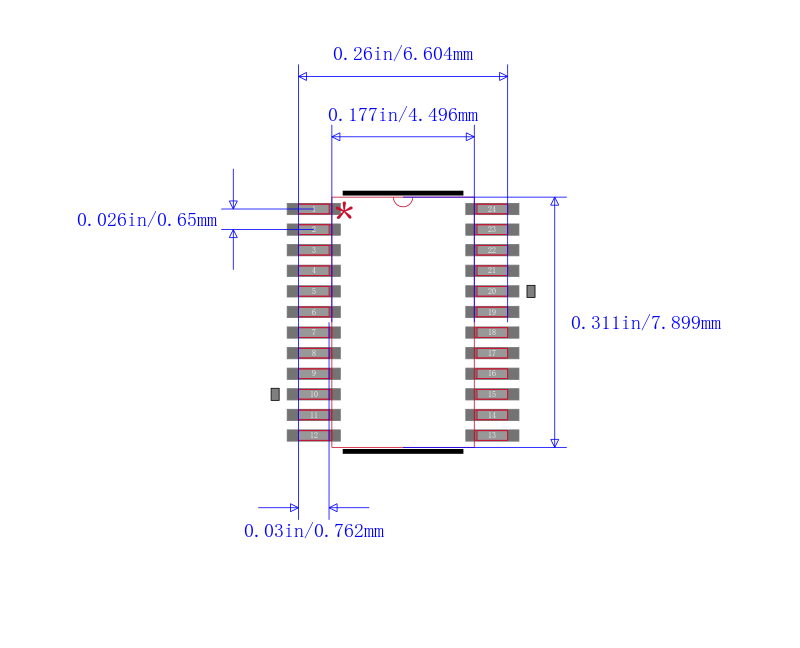

TPS40090PWRG4封装焊盘图
