THS4131IDGNRG4

THS4131IDGNRG4

TI 德州仪器 主动器件

高速,低噪声,全差分I / O放大器 HIGH-SPEED, LOW-NOISE, FULLY-DIFFERENTIAL I/O AMPLIFIERS

DESCRIPON

The THS413x is one in a family of fully-differential input/differential output devices fabricated using Texas Instruments" state-of-the-art BiComI complementary bipolar process. The THS413x is made of a true fully-differential signal path from input to output. This design leads to an excellent common-mode noise rejection and improved total harmonic distortion.

FEATURES

• High Performance

– 150 MHz, –3 dB Bandwidth VCC= ±15 V

– 51 V/µs Slew Rate

– –100 dB Third Harmonic Distortion at 250 kHz

• Low Noise

– 1.3 nV/√Hz Input-Referred Noise

• Differential-Input/Differential-Output

– Balanced Outputs Reject Common-Mode Noise

– Reduced Second-Harmonic Distortion Due to Differential Output

• Wide Power-Supply Range

– VCC= 5 V Single Supply to ±15 V Dual Supply

• ICCSD = 860 µA in Shutdown Mode THS4130

APPLICATIONS

• Single-Ended To Differential Conversion

• Differential ADC Driver

• Differential Antialiasing

• Differential Transmitter And Receiver

• Output Level Shifter

THS4131IDGNRG4中文资料参数规格
技术参数

输出电流 45mA @5V

供电电流 14.0 mA

通道数 1

带宽 150 MHz

转换速率 51.0 V/μs

增益频宽积 225 MHz

可用通道 S

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1710 mW

共模抑制比Min 75dB ~ 85dB

电源电压Max 30V ~ 50V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOP-8

外形尺寸

封装 SOP-8

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

THS4131IDGNRG4引脚图与封装图

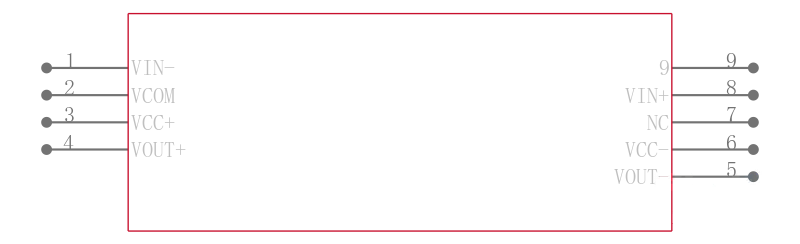

THS4131IDGNRG4引脚图

THS4131IDGNRG4引脚图

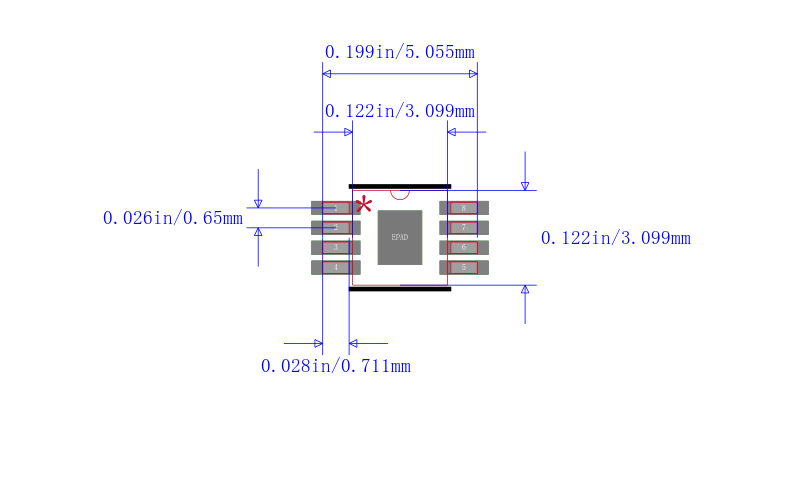

THS4131IDGNRG4封装图

THS4131IDGNRG4封装图

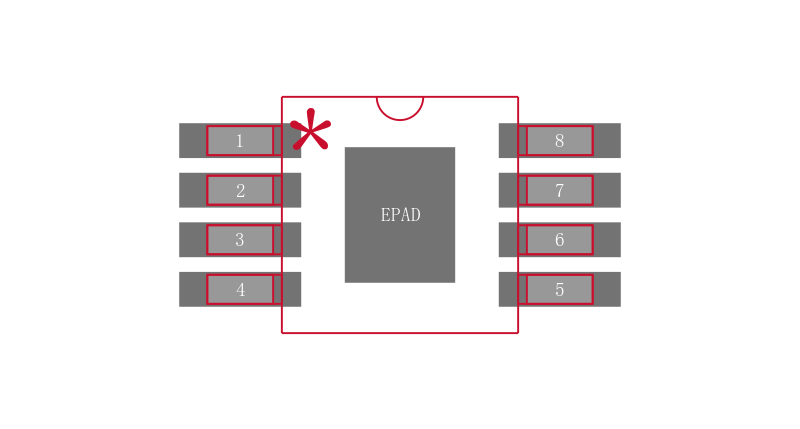

THS4131IDGNRG4封装焊盘图

THS4131IDGNRG4封装焊盘图

在线购买THS4131IDGNRG4
型号 制造商 描述 购买
THS4131IDGNRG4 TI 德州仪器 高速,低噪声,全差分I / O放大器 HIGH-SPEED, LOW-NOISE, FULLY-DIFFERENTIAL I/O AMPLIFIERS 搜索库存
替代型号THS4131IDGNRG4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: THS4131IDGNRG4

品牌: TI 德州仪器

封装: 8-MSOP 225MHz 1Channel 8Pin

当前型号

高速,低噪声,全差分I / O放大器 HIGH-SPEED, LOW-NOISE, FULLY-DIFFERENTIAL I/O AMPLIFIERS

当前型号

型号: THS4130ID

品牌: 德州仪器

封装: SOIC 8Pin 52V/us 1Channel

功能相似

TEXAS INSTRUMENTS  THS4130ID  差分放大器, 高速, 1 放大器, 2 mV, 2 dB, 150 MHz, -40 °C, 85 °C

THS4131IDGNRG4和THS4130ID的区别

型号: THS4131ID

品牌: 德州仪器

封装: SOIC 8Pin 52V/us 1Channel

功能相似

TEXAS INSTRUMENTS  THS4131ID  差分放大器, 低噪, 1 放大器, 3 V, 69 dB, 150 MHz, -40 °C, 85 °C

THS4131IDGNRG4和THS4131ID的区别

型号: THS4130IDGN

品牌: 德州仪器

封装: HMSOP 170MHz 1Channel 8Pin

功能相似

TEXAS INSTRUMENTS  THS4130IDGN  差分放大器, 1 放大器, 200 µV, 150 MHz, -40 °C, 85 °C

THS4131IDGNRG4和THS4130IDGN的区别
