TS3A5018PWRG4

TS3A5018PWRG4

TI 德州仪器 电子元器件分类

10-I © QUAD SPDT模拟开关 10-Ω QUAD SPDT ANALOG SWITCH

Description

The TS3A5018 is a quad single-pole double-throw SPDT analog switch that is designed to operate from

2.3 V to 3.6 V. This device can handle both digital and analog signals, and signals up to V+can be transmitted in either direction.

Features

Low ON-State Resistance 10 Ω

Low Charge Injection

Excellent ON-State Resistance Matching

Low Total Harmonic Distortion THD

2.3-V to 3.6-V Single-Supply Operation

Control Inputs are 5-V Tolerant

Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II

ESD Performance Tested Per JESD 22

− 2000-V Human-Body Model A114-B, Class II

− 1000-V Charged-Device Model C101

Applications

Sample-and-Hold Circuit

Battery-Powered Equipment

Audio and Video Signal Routing

Communication Circuits

TS3A5018PWRG4中文资料参数规格
技术参数

电源电压DC -500 mV to 4.60 V

通道数 4

电压波节 2.50 V, 3.00 V, 3.30 V

带宽 300 MHz

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

封装 TSSOP-16

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TS3A5018PWRG4引脚图与封装图

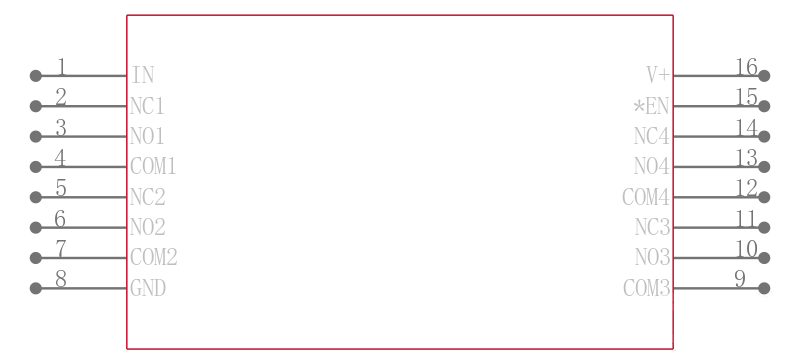

TS3A5018PWRG4引脚图

TS3A5018PWRG4引脚图

TS3A5018PWRG4封装图

TS3A5018PWRG4封装图

TS3A5018PWRG4封装焊盘图

TS3A5018PWRG4封装焊盘图
