TK72E08N1,S1XS

Toshiba 东芝分立器件

N 通道 MOSFET，TKxxxx，Toshiba### MOSFET 晶体管，Toshiba

MOSFET N 通道，TK 6 和 TK 7系列，

欧时:
Toshiba U-MOSVIII-H 系列 Si N沟道 MOSFET TK72E08N1,S1XS, 157 A, Vds=80 V, 3引脚 TO-220封装

安富利:
Trans MOSFET N-CH 80V 157A 3-Pin TO-220

TME:
Transistor: N-MOSFET; unipolar; 80V; 72A; 192W; TO220AB

儒卓力:
**N-CH 80V 72A 4,3mOhm TO220-3 **

TK72E08N1,S1XS中文资料参数规格

技术参数

极性 N-CH

漏源极电压Vds 80 V

连续漏极电流Ids 157A

上升时间 19 ns

输入电容Ciss 5500pF @40VVds

下降时间 28 ns

工作温度Max 150 ℃

耗散功率Max 192 W

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.16 mm

宽度 4.45 mm

高度 15.1 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 150℃

其他

包装方式 Tube

符合标准

RoHS标准 RoHS-conform

海关信息

ECCN代码 EAR99

TK72E08N1,S1XS引脚图与封装图

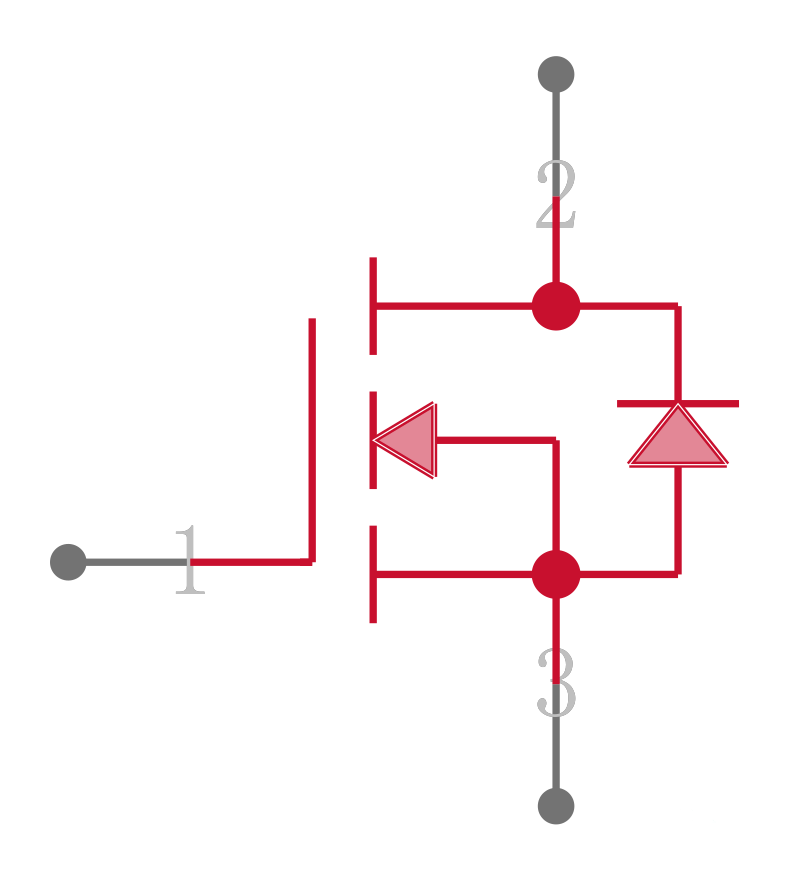

TK72E08N1,S1XS引脚图

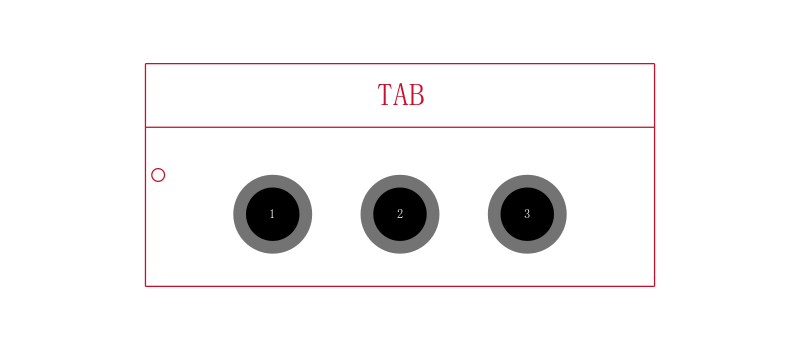

TK72E08N1,S1XS封装图

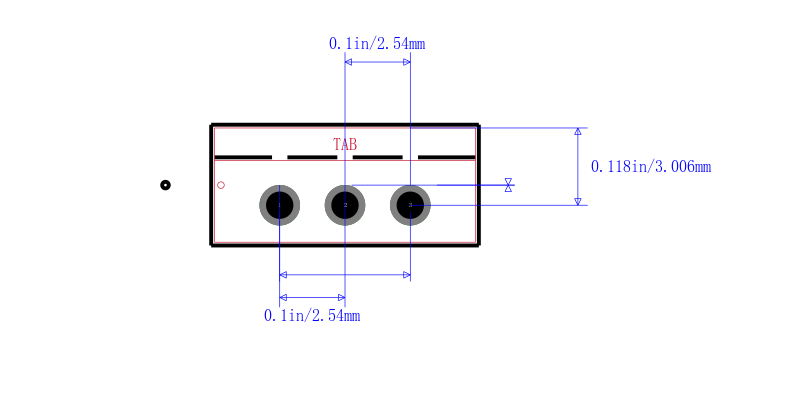

TK72E08N1,S1XS封装焊盘图
