TC7SZ32FU
Toshiba 东芝 电子元器件分类

IC 或门 TC7SZ32FU SOT-353/USV marking/标记 J4

逻辑类型Logic Type| 或门 OR Gate \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 2 电源电压VccVoltage - Supply| 1.8v~5.5v 静态电流IqCurrent - Quiescent Max| 2uA 输出高,低电平电流Current - Output High, Low| -24mA,24mA 低逻辑电平Logic Level - Low| 0.12v~0.25v 高逻辑电平Logic Level - High| 0.75v~0.88v 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 2.4ns @ 5V,50pF Description & Applications| 2-Input OR Gate ;High output current : ±24 mA min at VCC = 3 V • Super high speed operation : tpd=2.4 ns typ. at VCC = 5 V, 50 pF • Operating voltage range : VCC = 1.8 to 5.5 V • 5.5-V tolerant inputs • 5.5-V power down protection output • Matches the performance of TC74LCX series when operated at 3.3- V VCC 描述与应用| 2输入或门;高输出电流:±24 mA(分钟)在VCC=3 V •超高速运转:TPD =2.4 ns(典型值) 在VCC = 5 V,50 pF的 •工作电压范围:VCC = 1.8至5.5 V •5.5-V宽容输入 •5.5-V断电保护输出 •操作时的性能相匹配的TC74LCX系列 3.3-V的VCC

TC7SZ32FU中文资料参数规格
技术参数

电路数 1

输入数 2

封装参数

安装方式 Surface Mount

封装 SOT-353

外形尺寸

封装 SOT-353

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TC7SZ32FU引脚图与封装图

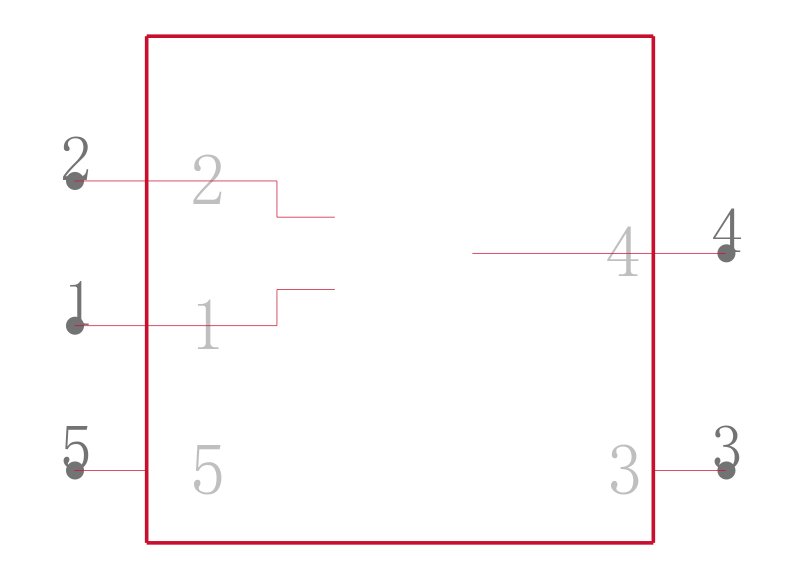

TC7SZ32FU引脚图

TC7SZ32FU引脚图

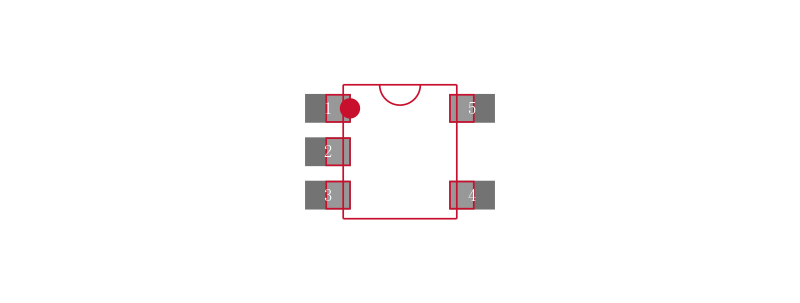

TC7SZ32FU封装图

TC7SZ32FU封装图

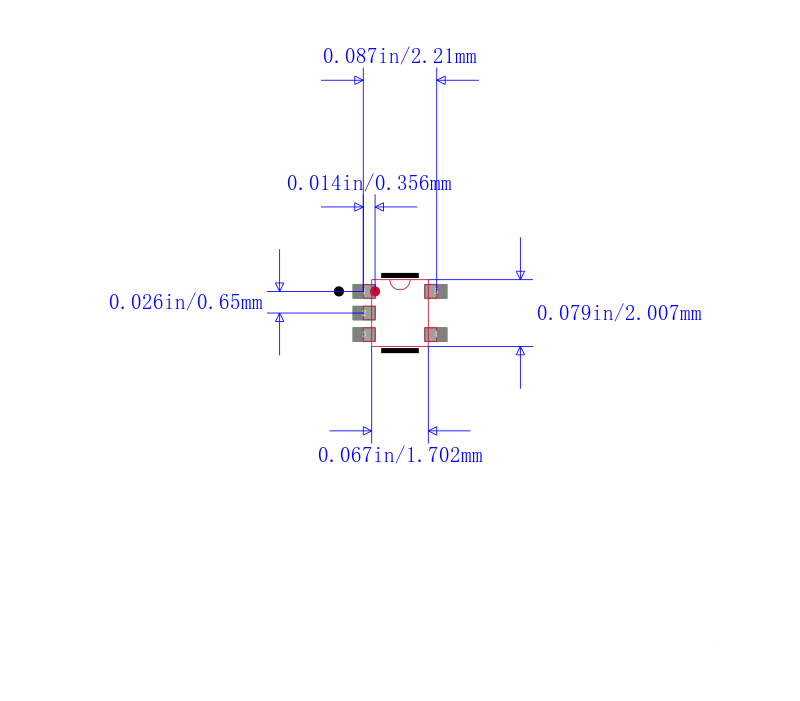

TC7SZ32FU封装焊盘图

TC7SZ32FU封装焊盘图

在线购买TC7SZ32FU
型号 制造商 描述 购买
TC7SZ32FU Toshiba 东芝 IC 或门 TC7SZ32FU SOT-353/USV marking/标记 J4 搜索库存
