TLP183BL,E
数据手册.pdf
Toshiba
东芝
电子元器件分类
TLP183BL,E中文资料参数规格
技术参数
上升/下降时间 2µs, 3µs
通道数 1
正向电压 1.25 V
耗散功率 200 mW
上升时间 2 µs
隔离电压 3750 Vrms
正向电流 50 mA
输出电压Max 80 V
正向电压Max 1.4 V
正向电流Max 50 mA
下降时间 3 µs
工作温度Max 125 ℃
工作温度Min -55 ℃
耗散功率Max 200 mW
封装参数
引脚数 4
封装 SO-6
外形尺寸
封装 SO-6
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 无铅
海关信息
ECCN代码 EAR99
TLP183BL,E引脚图与封装图

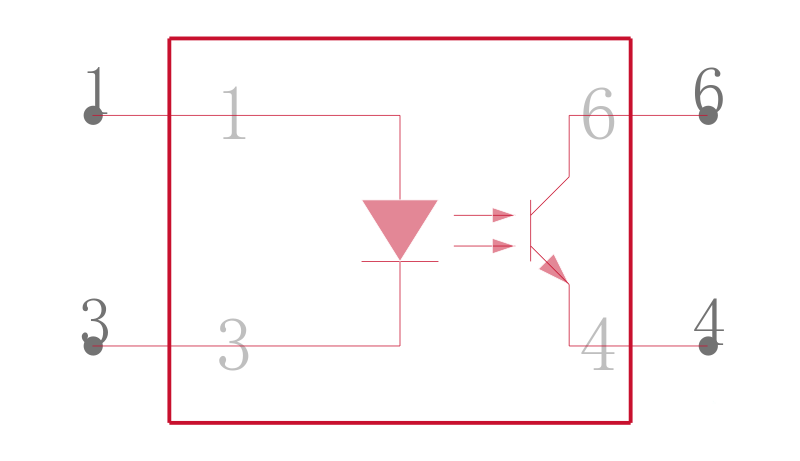

TLP183BL,E引脚图

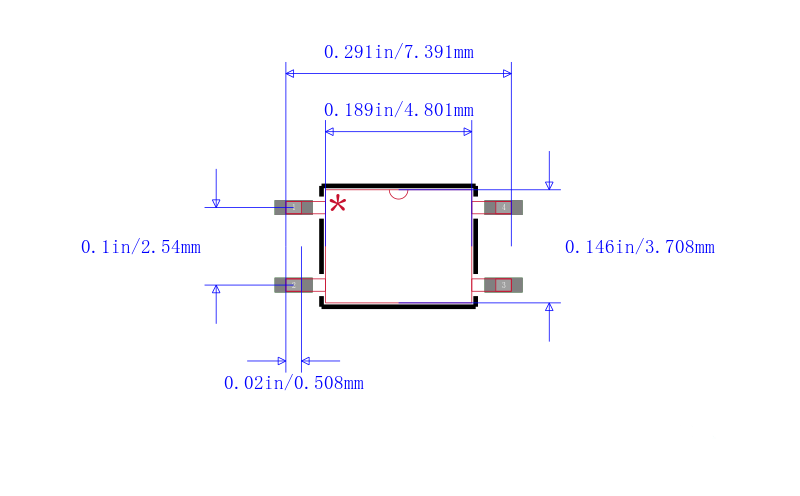

TLP183BL,E封装图

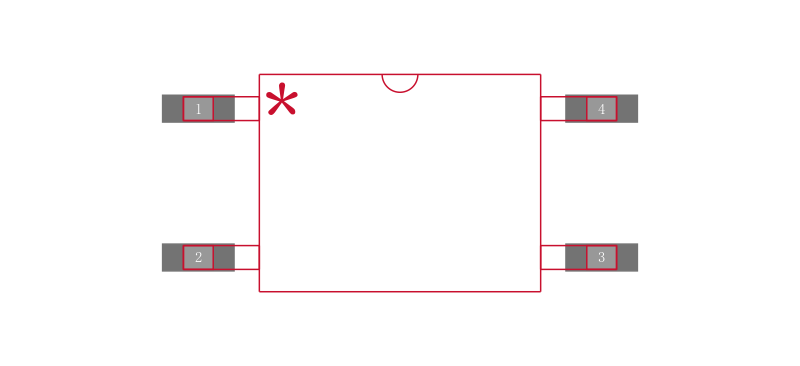

TLP183BL,E封装焊盘图
