TLP504A
数据手册.pdf
Toshiba
东芝
电子元器件分类
TLP504A中文资料参数规格
技术参数
输入电压DC 1.15 V
输出电压 ≤55.0 V
电路数 2
通道数 2
上升时间 2.00 µs
隔离电压 2500 Vrms
封装参数
安装方式 Through Hole
引脚数 8
封装 PDIP
外形尺寸
封装 PDIP
其他
产品生命周期 Not Recommended
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
TLP504A引脚图与封装图
TLP504A引脚图

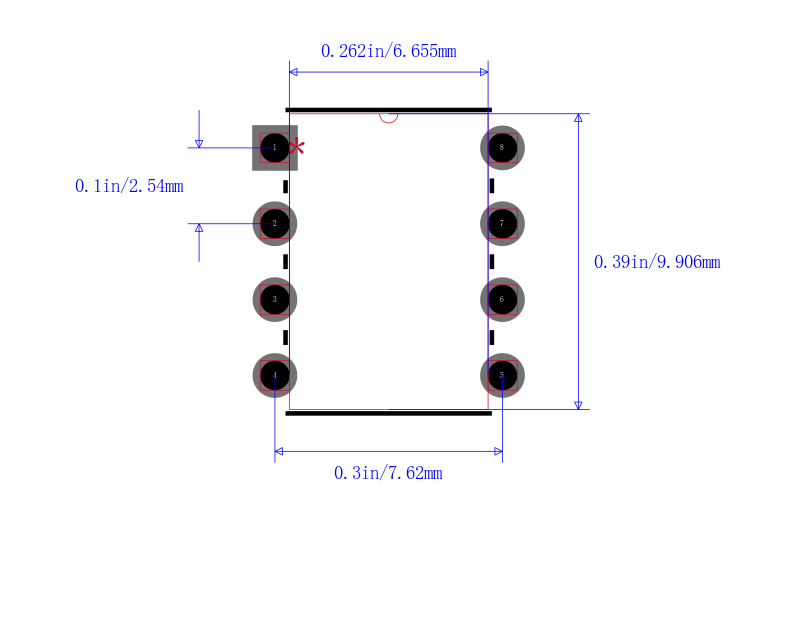

TLP504A封装图

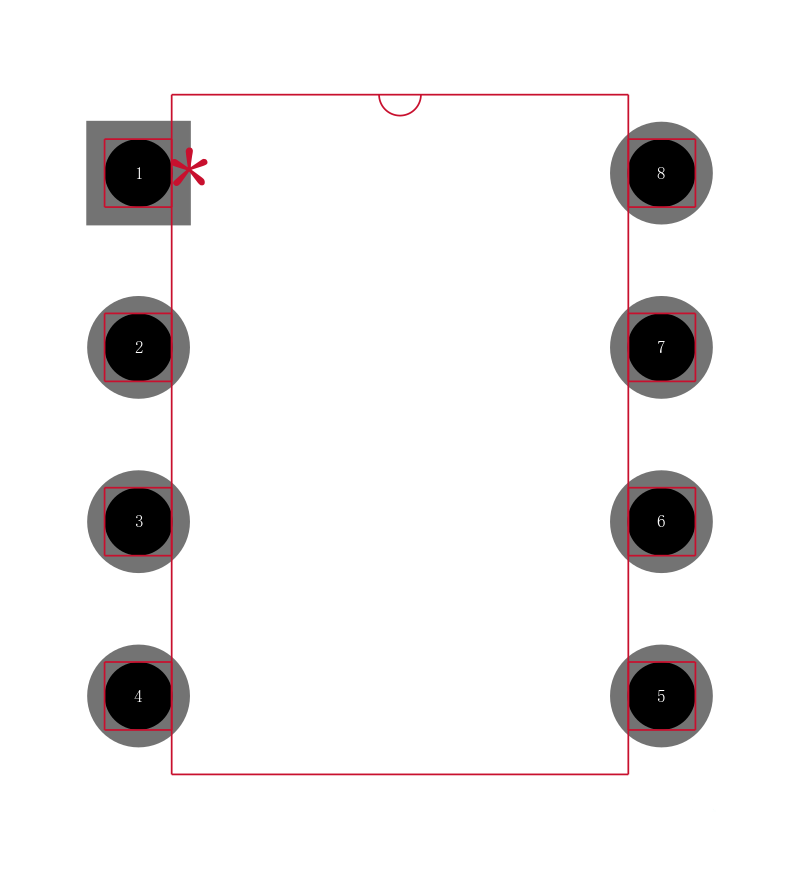

TLP504A封装焊盘图
在线购买TLP504A
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLP504A | Toshiba 东芝 | Optocoupler DC-IN 2CH Transistor DC-OUT 8Pin PDIP | 搜索库存 |
替代型号TLP504A
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLP504A 品牌： Toshiba 东芝 封装： DIP 55V | 当前型号 | Optocoupler DC-IN 2CH Transistor DC-OUT 8Pin PDIP | 当前型号 |
| 型号： TLP504AGB 品牌： 东芝 封装： DIP 55V | 完全替代 | Optocoupler DC-IN 2CH Transistor DC-OUT 8Pin PDIP | TLP504A和TLP504AGB的区别 |
| 型号： TLP627-4 品牌： 东芝 封装： DIP 5kV 16mA 300V | 功能相似 | TOSHIBA TLP627-4 四光耦合器, 5KV 晶体管输出 | TLP504A和TLP627-4的区别 |
| 型号： MCT6 品牌： 安森美 封装： PDIP-8 | 功能相似 | ON Semiconductor 光耦 双通道 MCT6, 直流输入, 晶体管输出, 8引脚 PDIP 封装 | TLP504A和MCT6的区别 |
