TSL1315RA-220K4R2-PF

TDK(东电化) 被动器件

Inductor Power Wirewound 22uH 10% 1kHz 80Q-Factor 4.2A 35mOhm DCR RDL Ammo Pack

22µH Unshielded Inductor 4.2A 35mOhm Max Radial, Vertical Cylinder

得捷:
FIXED IND 22UH 4.2A 35 MOHM TH

贸泽:
Fixed Inductors 22uH 4.2A

艾睿:
Inductor Power Wirewound 22uH 10% 1KHz 80Q-Factor 4.2A 35mOhm DCR RDL Ammo

Chip1Stop:
Inductor Power Wirewound 22uH 10% 1KHz 80Q-Factor 4.2A 35mOhm DCR RDL Ammo Pack

Win Source:
22μH Unshielded Inductor 4.2A 35 mOhm Max Radial

TSL1315RA-220K4R2-PF中文资料参数规格

技术参数

额定电流 4.2 A

容差 ±10 %

电感 22 µH

自谐频率 7.6 MHz

电感公差 ±10 %

测试频率 1 kHz

电阻DC） ≤35 mΩ

工作温度Max 85 ℃

工作温度Min 40 ℃

电阻DC Max 35 mΩ

封装参数

安装方式 Through Hole

封装 Radial

外形尺寸

长度 17 mm

高度 17 mm

封装 Radial

物理参数

工作温度 -20℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TSL1315RA-220K4R2-PF引脚图与封装图

TSL1315RA-220K4R2-PF引脚图

TSL1315RA-220K4R2-PF封装图

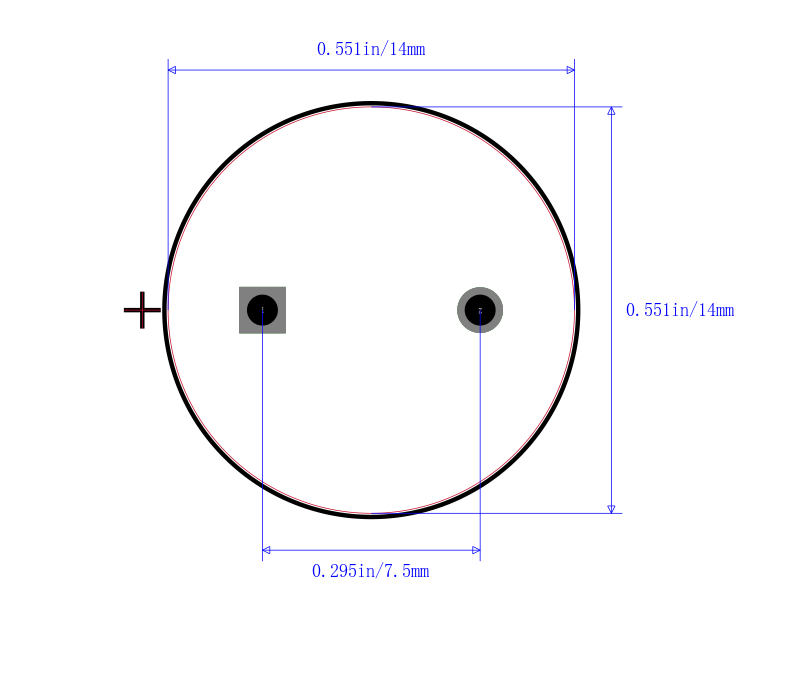

TSL1315RA-220K4R2-PF封装焊盘图
