TSL1315RA-101K2R5-PF

TDK(东电化) 被动器件

TSL 系列 Ø14 x 17 mm 100 uH 2.5 A 径向电源电路电感

100 µH 无屏蔽 - 器 2.5 A 97 毫欧最大径向，垂直圆柱

得捷:
FIXED IND 100UH 2.5A 97 MOHM TH

富昌:
TSL 系列 Ø14 x 17 mm 100 uH 2.5 A 径向电源电路电感

Chip1Stop:
Inductor Power Wirewound 100uH 10% 1KHz 50Q-Factor 2.5A 97mOhm DCR RDL Ammo Pack

儒卓力:
**OBSOLETE LTB: 22Dec2016 **

Win Source:
100μH Unshielded Inductor 2.5A 97 mOhm Max Radial

TSL1315RA-101K2R5-PF中文资料参数规格

技术参数

额定电流 2.5 A

容差 ±10 %

电感 100 µH

自谐频率 3.3 MHz

测试频率 1 kHz

电阻DC） ≤97 mΩ

封装参数

安装方式 Through Hole

封装 Radial

外形尺寸

高度 17 mm

封装 Radial

物理参数

重量 7.5 g

工作温度 -20℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

TSL1315RA-101K2R5-PF引脚图与封装图

TSL1315RA-101K2R5-PF引脚图

TSL1315RA-101K2R5-PF封装图

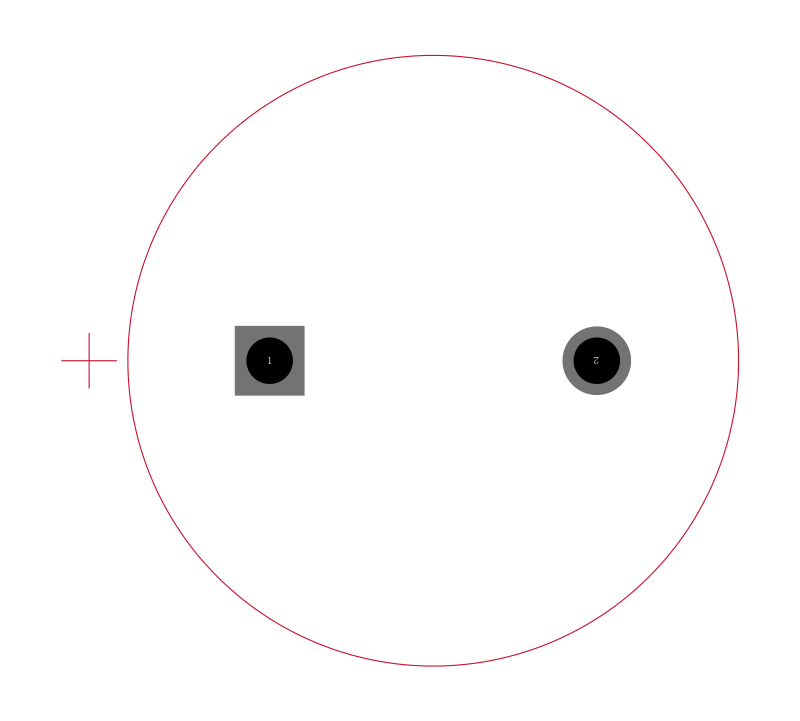

TSL1315RA-101K2R5-PF封装焊盘图
