TEH70M3R00JE
数据手册.pdf
Ohmite
电子元器件分类
TEH70M3R00JE中文资料参数规格
技术参数
额定电压DC 500 V
容差 ±5 %
额定功率 70 W
产品系列 TEH70
电阻 3 Ω
阻值偏差 ±5 %
工作温度Max 150 ℃
额定电压 500 VDC
封装参数
安装方式 Through Hole
引脚数 2
封装 TO-247-2
外形尺寸
长度 21.082 mm
宽度 16.0 mm
高度 21.08 mm
脚长度 0.8 in
封装 TO-247-2
厚度 0.2 in
物理参数
温度系数 ±100 ppm/℃
其他
产品生命周期 Obsolete
包装方式 Bulk
最小包装 90
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TEH70M3R00JE引脚图与封装图
TEH70M3R00JE引脚图
TEH70M3R00JE封装图

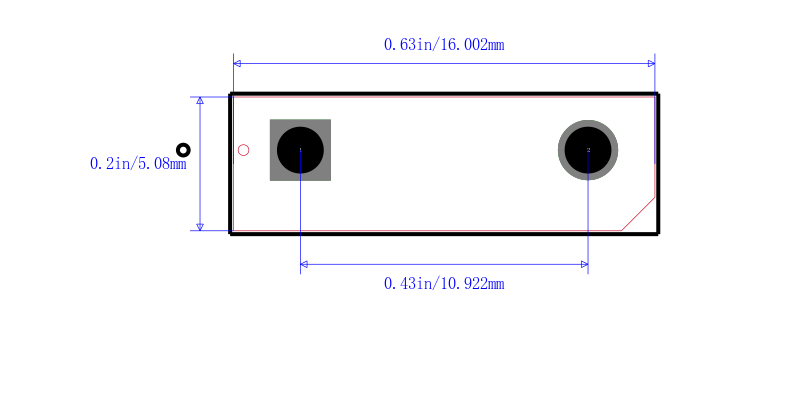

TEH70M3R00JE封装焊盘图
在线购买TEH70M3R00JE
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TEH70M3R00JE | Ohmite | 3Ω ±5% 70W ±100ppm/℃ | 搜索库存 |
替代型号TEH70M3R00JE
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TEH70M3R00JE 品牌： Ohmite 封装： TO-247 3Ω ±5% 70W 500V | 当前型号 | 3Ω ±5% 70W ±100ppm/℃ | 当前型号 |
| 型号： TEH100M3R00JE 品牌： Ohmite 封装： TO-247-2 3Ω 100W ±5% | 类似代替 | 3Ω ±5% 100W 100ppm/℃ | TEH70M3R00JE和TEH100M3R00JE的区别 |
