TSW-113-05-S-D

Samtec(申泰电子) 连接器

Conn Unshrouded Header HDR 26POS 2.54mm Solder ST Thru-Hole

针座通孔 26 位置 0.100"（2.54mm）

得捷:
CONN HEADER VERT 26POS 2.54MM

立创商城:
TSW-113-05-S-D

安富利:
Conn Unshrouded Header HDR 26 POS 2.54mm Solder ST Thru-Hole

Chip1Stop:
Conn Unshrouded Header HDR 26 POS 2.54mm Solder ST Thru-Hole

TSW-113-05-S-D中文资料参数规格

技术参数

触点数 26

极性 Male

触点电镀 Gold

排数 2

针脚数 26

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

外形尺寸

长度 33.02 mm

宽度 5.08 mm

高度 5.21 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Discontinued at Digi-Key

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TSW-113-05-S-D引脚图与封装图

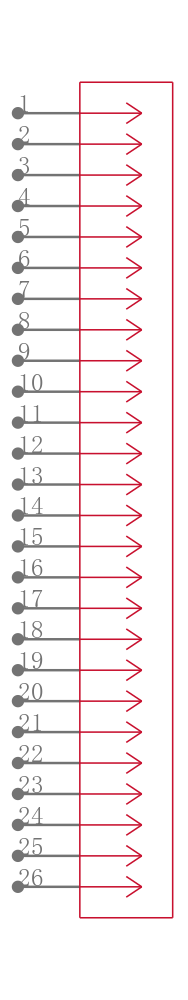

TSW-113-05-S-D引脚图

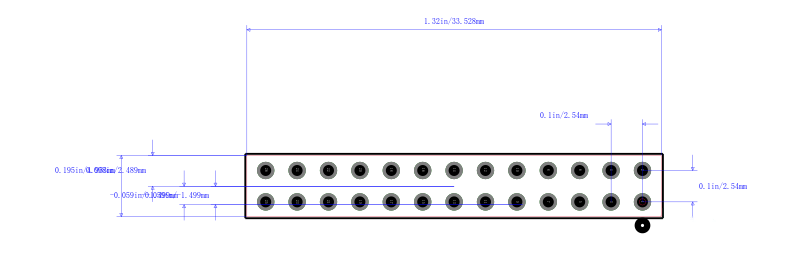

TSW-113-05-S-D封装图

TSW-113-05-S-D封装焊盘图

在线购买TSW-113-05-S-D

型号	制造商	描述	购买
TSW-113-05-S-D	Samtec 申泰电子	Conn Unshrouded Header HDR 26POS 2.54mm Solder ST Thru-Hole	搜索库存
