TL3AR075F

TL3AR075F

数据手册.pdf

TE CONNECTIVITY / CGS  TL3AR075F  电流感应电阻器, 表面安装, TL系列, 0.075 ohm, 1 W, ± 1%, 2512 [6432公制]

75 mOhms ±1% 1W 芯片 2512（6432 公制） 电流检测 金属箔


得捷:
RES 0.075 OHM 1% 1W 2512


立创商城:
75mΩ ±1% 1W


艾睿:
Res Metal Foil 2512 0.075 Ohm 1% 1W ±75ppm/°C Pad SMD T/R


安富利:
Res Metal Foil 2512 0.075 Ohm 1% 1W ±75ppm/°C Molded SMD SMD T/R


Chip1Stop:
Res Metal Foil 2512 0.075 Ohm 1% 1W ±75ppm/ÂÂ℃ Molded SMD T/R


Verical:
Res Metal Foil 2512 0.075 Ohm 1% 1W ±75ppm/C Molded SMD T/R


Newark:
# CGS - TE CONNECTIVITY  TL3AR075F  SMD Current Sense Resistor, 0.075 ohm, 1 W, 2512 [6432 Metric], ± 1%, TL Series


TL3AR075F中文资料参数规格
技术参数

容差 ±1 %

额定功率 1 W

产品系列 TL

电阻 0.075 Ω

阻值偏差 ±1 %

工作温度Max 170 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

封装公制 6432

封装 2512

外形尺寸

长度 6.4 mm

宽度 3.2 mm

高度 0.6 mm

封装公制 6432

封装 2512

物理参数

工作温度 -65℃ ~ 170℃

温度系数 ±75 ppm/℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

TL3AR075F引脚图与封装图

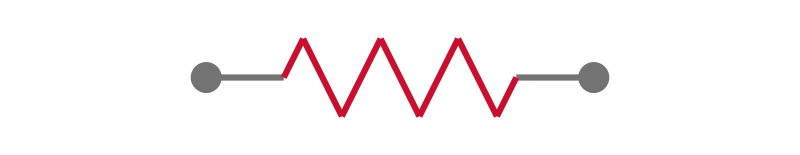

TL3AR075F引脚图

TL3AR075F引脚图

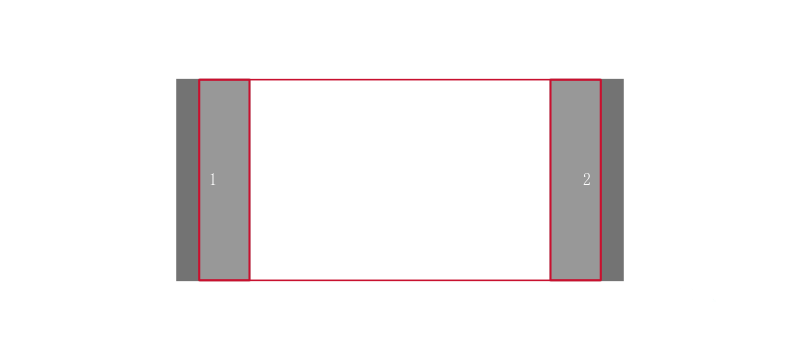

TL3AR075F封装图

TL3AR075F封装图

TL3AR075F封装焊盘图

TL3AR075F封装焊盘图

在线购买TL3AR075F
型号 制造商 描述 购买
TL3AR075F TE Connectivity 泰科 TE CONNECTIVITY / CGS  TL3AR075F  电流感应电阻器, 表面安装, TL系列, 0.075 ohm, 1 W, ± 1%, 2512 [6432公制] 搜索库存
替代型号TL3AR075F
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TL3AR075F

品牌： TE Connectivity 泰科

封装： 0.075Ω 1W ±1%

当前型号

TE CONNECTIVITY / CGS  TL3AR075F  电流感应电阻器, 表面安装, TL系列, 0.075 ohm, 1 W, ± 1%, 2512 [6432公制]

当前型号

型号： TL3AR075FTDG

品牌： 泰科

封装： 1005 75mΩ 1W ±1%

类似代替

TL3A 系列贴片式电流感应电阻器2512 样式 70°C 时高达 1W 低电阻分流电阻器，可用作电流传感器 较宽的值范围：R001 至 R082 TE Connectivity TL3A 系列高功率低电阻金属片式分流电阻器，适合电流感应应用。 TL3A 系列在焊料下面具有独特的金属电阻元件和阻挡层，以延长端子寿命。 TL3A 系列特别适合汽车工业中的应用，用于感应电动多动力单元 EMU。 串行 | RL3A ---|--- 70°C 时功率 | 1 W 电阻容差 | ±1% 温度系数 | ±75 ppm/°C 最大工作电压 | √PR 过载电压（最大值） | v5PR 工作温度 °C | -65 → +170 表面安装样式 | 2512 尺寸（长 x 宽 x 厚）mm | 6.4x3.2x0.6 ### 电流感应 - 表面安装金属片式电阻器 低热电动势 实际上非感应 用 3 位电阻代码标明 小型卷装适合于小批量生产、开发和研发部门 适合于在拾放式机械上自动装配

TL3AR075F和TL3AR075FTDG的区别
