TPWR8004PL,L1Q中文资料参数规格
技术参数
通道数 1
漏源极电阻 0.65 mΩ
极性 N-CH
耗散功率 170 W
阈值电压 1.4 V
漏源极电压Vds 40 V
漏源击穿电压 40 V
连续漏极电流Ids 150A
上升时间 13 ns
输入电容Ciss 9600pF @20VVds
下降时间 14 ns
工作温度Max 175 ℃
工作温度Min -55 ℃
耗散功率Max 1W Ta, 170W Tc
封装参数
安装方式 Surface Mount
引脚数 8
封装 DSOP-Advance-8
外形尺寸
长度 5 mm
宽度 5 mm
高度 0.73 mm
封装 DSOP-Advance-8
物理参数
材质 Silicon
工作温度 175℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPWR8004PL,L1Q引脚图与封装图
TPWR8004PL,L1Q引脚图

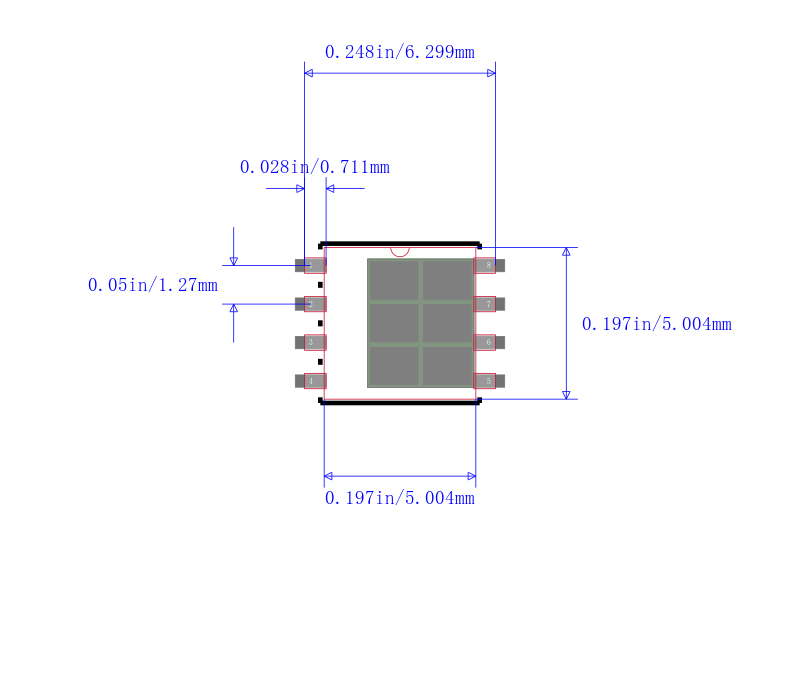

TPWR8004PL,L1Q封装图
TPWR8004PL,L1Q封装焊盘图
