TDA7266

TDA7266

数据手册.pdf

AB 类功率放大器，STMicroelectronics单声道、立体声和多通道解决方案 广泛的输出功率选项 ### 音频放大器，STMicroelectronics

音频 AB 类功率放大器，STMicroelectronics

单声道、立体声和多通道解决方案

广泛的输出功率选项


得捷:
IC AMP AB STEREO 7W 15MULTIWATT


欧时:
7W+7W Dual Bridge Amplifier Multiwatt15


艾睿:
Audio Amp Speaker 2-CH Stereo 7W Class-AB 15-Pin15+Tab MULTIWATT V Tube


安富利:
Audio Amp Speaker 2-CH Stereo 7W Class-AB 15-Pin15+Tab MULTIWATT V Tube


Chip1Stop:
Audio Amp Speaker 2-CH Stereo 7W Class-AB 15-Pin15+Tab MULTIWATT V Tube


Verical:
Audio Amp Speaker 2-CH Stereo 7W Class-AB 15-Pin15+Tab MULTIWATT V Tube


Newark:
Audio Power Amplifier, 0 C, Multiwatt, 70 C


中芯谷:
IC AMP AUDIO 7W MONO MULTIWATT15


Win Source:
IC AMP AUDIO 7W STER MULTIWATT15


DeviceMart:
IC AMP AUDIO 7W STER MULTIWATT15


TDA7266中文资料参数规格
技术参数

电源电压DC 20.0 V

供电电流 2.00 A

电路数 1

通道数 2

针脚数 15

耗散功率 33 W

静态电流 50.0 mA

输出功率 7 W

增益 26 dB

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 33000 mW

电源电压 3V ~ 18V

封装参数

安装方式 Through Hole

引脚数 15

封装 Multiwatt-15

外形尺寸

长度 19.6 mm

宽度 5 mm

高度 10.7 mm

封装 Multiwatt-15

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Active

包装方式 Tube

制造应用 射频通信, Consumer Electronics, Portable Devices, Consumer Electronics, RF Communications, 便携式器材, Portable Devices, 消费电子产品, RF Communications

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

TDA7266引脚图与封装图

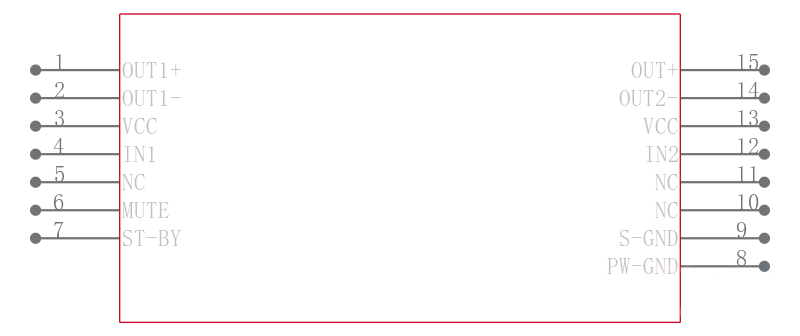

TDA7266引脚图

TDA7266引脚图

TDA7266封装图

TDA7266封装图

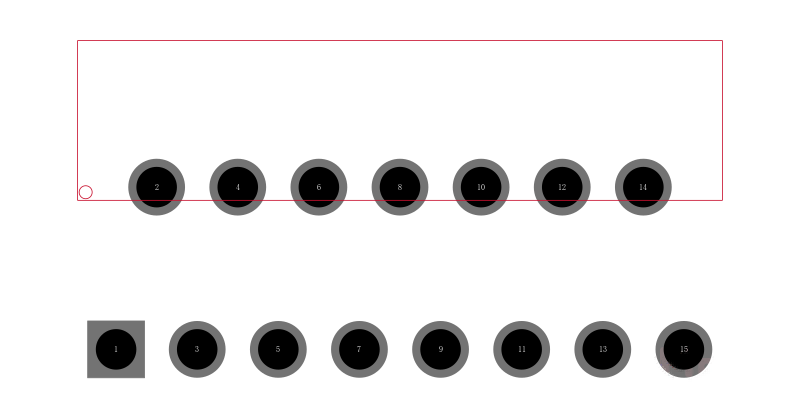

TDA7266封装焊盘图

TDA7266封装焊盘图

在线购买TDA7266
型号 制造商 描述 购买
TDA7266 ST Microelectronics 意法半导体 AB 类功率放大器，STMicroelectronics 单声道、立体声和多通道解决方案 广泛的输出功率选项 ### 音频放大器，STMicroelectronics 搜索库存
替代型号TDA7266
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TDA7266

品牌： ST Microelectronics 意法半导体

封装： CLIPWATT 15Pin 20V 7W

当前型号

AB 类功率放大器，STMicroelectronics单声道、立体声和多通道解决方案 广泛的输出功率选项 ### 音频放大器，STMicroelectronics

当前型号

型号： TDA7294V

品牌： 意法半导体

封装： Multiwatt 15Pin 100V 100W

类似代替

STMICROELECTRONICS  TDA7294V  音频功率放大器, AB, 1通道, 100 W, ± 10V 至 ± 40V, Multiwatt, 15 引脚

TDA7266和TDA7294V的区别

型号： TDA7297

品牌： 意法半导体

封装： Multiwatt-15 15Pin 20V 15W

类似代替

STMICROELECTRONICS  TDA7297  音频功率放大器, AB, 2通道, 15 W, 6.5V 至 18V, Multiwatt, 15 引脚

TDA7266和TDA7297的区别

型号： TDA7266S

品牌： 意法半导体

封装： Multiwatt-15 20V 25W

类似代替

7W + 7W双桥放大器 7W+7W DUAL BRIDGE AMPLIFIER

TDA7266和TDA7266S的区别
