TN0604N3-G-P013
数据手册.pdfMicrochip(微芯)
分立器件
TN0604N3-G-P013中文资料参数规格
技术参数
通道数 1
漏源极电阻 1.6 Ω
耗散功率 740 mW
漏源极电压Vds 40 V
漏源击穿电压 40 V
上升时间 6 ns
输入电容Ciss 190pF @20VVds
下降时间 20 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 740mW Ta
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-92-3
外形尺寸
长度 5.21 mm
宽度 4.19 mm
高度 5.33 mm
封装 TO-92-3
物理参数
材质 Silicon
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Unknown
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 无铅
TN0604N3-G-P013引脚图与封装图

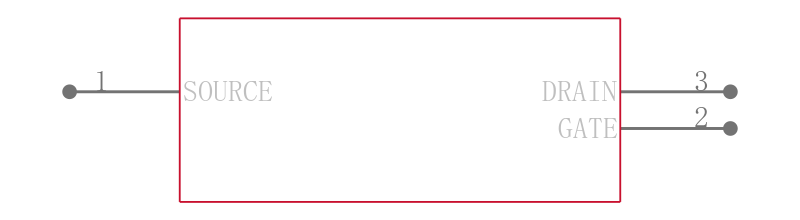

TN0604N3-G-P013引脚图

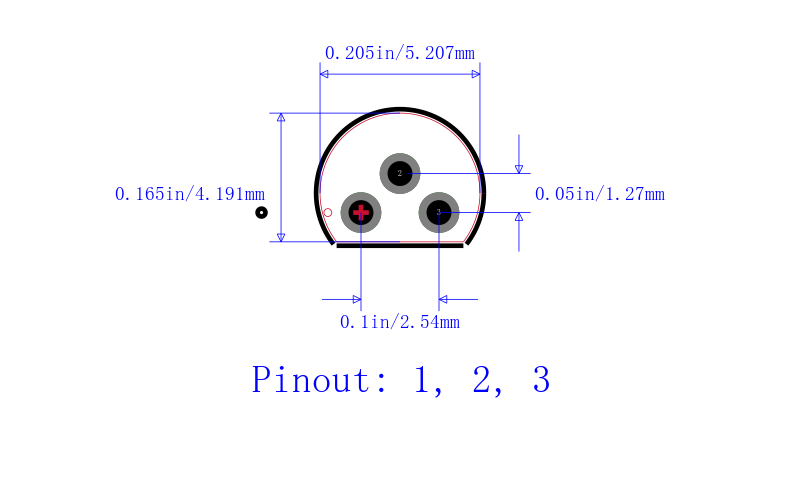

TN0604N3-G-P013封装图

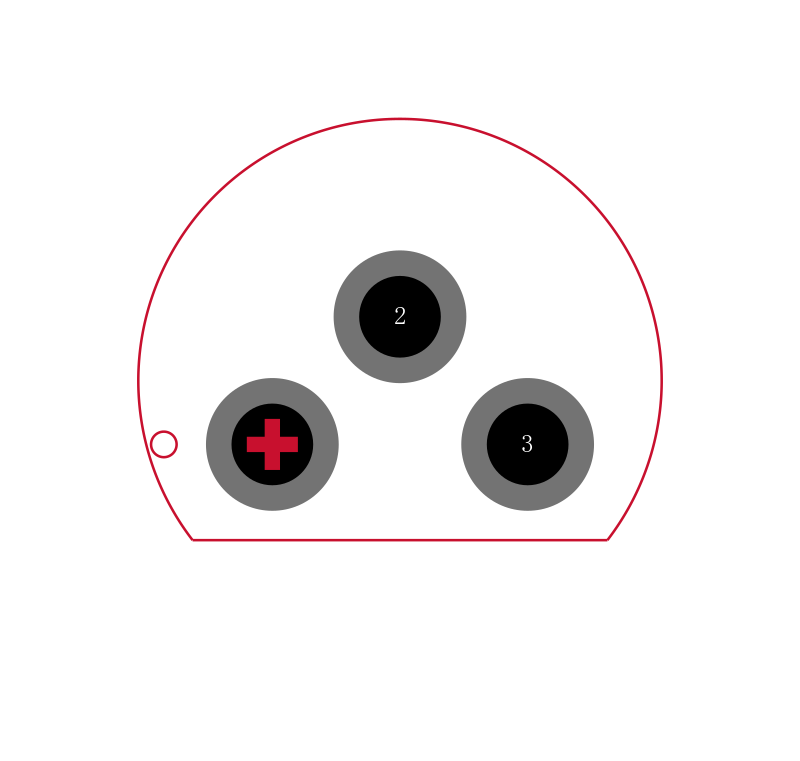

TN0604N3-G-P013封装焊盘图
在线购买TN0604N3-G-P013
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TN0604N3-G-P013 | Microchip 微芯 | Trans MOSFET N-CH 40V 0.7A 3Pin TO-92 T/R | 搜索库存 |
替代型号TN0604N3-G-P013
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TN0604N3-G-P013 品牌： Microchip 微芯 封装： TO-92-3 | 当前型号 | Trans MOSFET N-CH 40V 0.7A 3Pin TO-92 T/R | 当前型号 |
| 型号： TN0604N3-G 品牌： 微芯 封装： TO-92 N-CH 40V 0.7A | 类似代替 | 晶体管, MOSFET, N沟道, 700 mA, 40 V, 0.6 ohm, 10 V, 1.6 V | TN0604N3-G-P013和TN0604N3-G的区别 |
