TP2104K1-G
数据手册.pdfMicrochip(微芯)
分立器件
TP2104K1-G中文资料参数规格
技术参数
额定功率 0.36 W
针脚数 3
漏源极电阻 6 Ω
极性 P-CH
耗散功率 360 mW
阈值电压 2 V
漏源极电压Vds 40 V
连续漏极电流Ids 0.16A
上升时间 4 ns
输入电容Ciss 60pF @25VVds
下降时间 5 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 360mW Ta
封装参数
安装方式 Surface Mount
引脚数 3
封装 SOT-23-3
外形尺寸
长度 2.9 mm
宽度 1.3 mm
高度 0.95 mm
封装 SOT-23-3
物理参数
材质 Silicon
工作温度 -55℃ ~ 150℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 无铅
TP2104K1-G引脚图与封装图

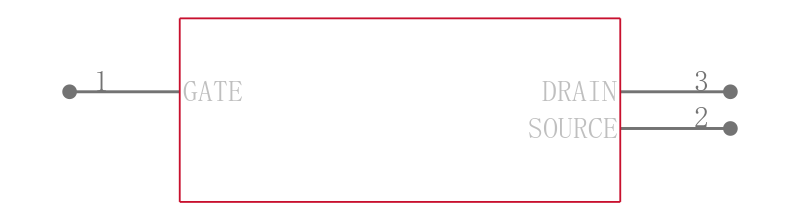

TP2104K1-G引脚图

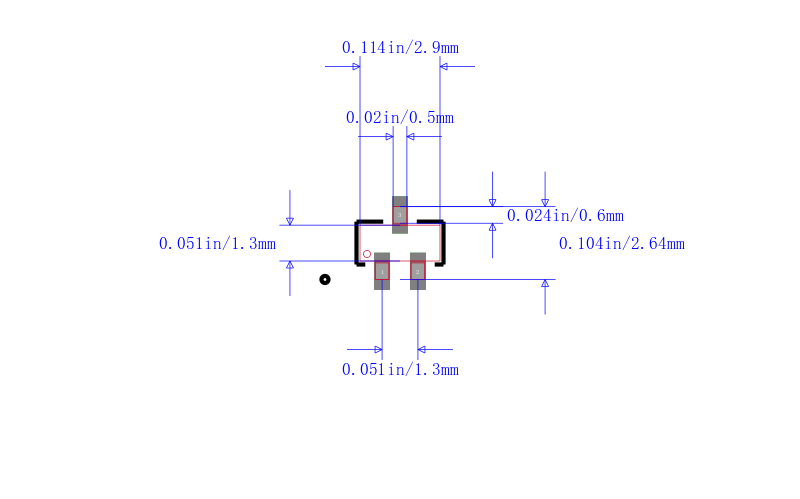

TP2104K1-G封装图
TP2104K1-G封装焊盘图
