TP2520N8-G
数据手册.pdfMicrochip(微芯)
分立器件
TP2520N8-G中文资料参数规格
技术参数
额定功率 1.6 W
极性 P-CH
耗散功率 1.6 W
漏源极电压Vds 200 V
连续漏极电流Ids 0.26A
输入电容Ciss 125pF @25VVds
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 1.6W Ta
封装参数
安装方式 Surface Mount
引脚数 3
封装 SOT-89
外形尺寸
封装 SOT-89
物理参数
材质 Silicon
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TP2520N8-G引脚图与封装图

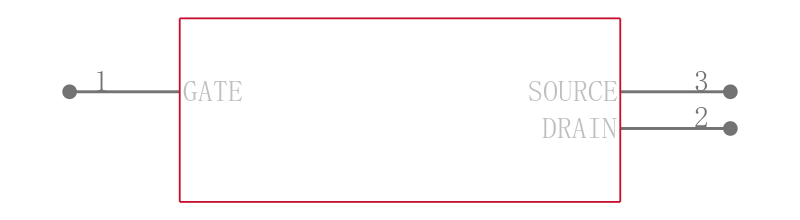

TP2520N8-G引脚图

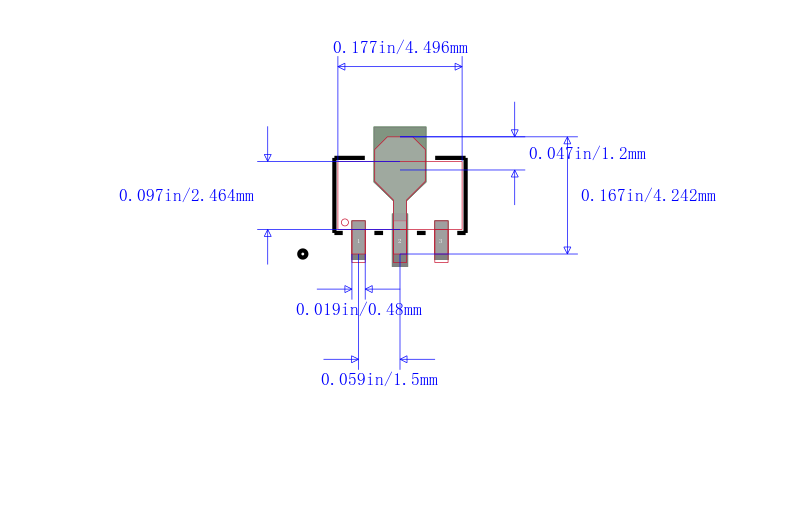

TP2520N8-G封装图

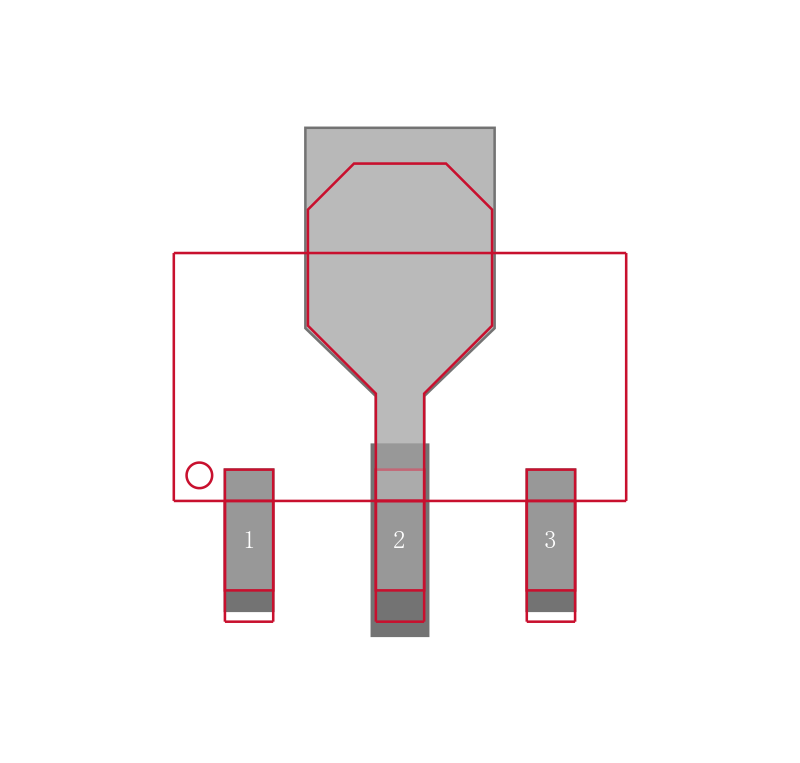

TP2520N8-G封装焊盘图
