T77S1D3-24

T77S1D3-24

数据手册.pdf
TE Connectivity 泰科 继电器、I/O模块

Power Relay 24VDC 3A SPST-NO 18.2mm 10.2mm 14.7mm Through Hole

通用 继电器 SPST-NO(1 Form A) 24VDC 线圈 通孔


得捷:
RELAY GEN PURPOSE SPST 3A 24V


贸泽:
General Purpose Relays SPST-NO 3A 24VDC


艾睿:
Electromechanical Relay 24VDC 2.88KOhm 3A SPST-NO 18.2x10.2x14.7mm THT Miniature PCB Relay


Allied Electronics:
Relay; 3 A; PCB; PCB Mount; 1 Form A; SPST-NO; 1 N⁄ O; 2800 Ohms; 200 mW N


安富利:
Electromechanical Relay SPST-NO 3A 24VDC 2.88KOhm Through Hole


Chip1Stop:
Electromechanical Relay SPST-NO 3A 24VDC 2.88KOhm Through Hole


Verical:
Electromechanical Relay 24VDC 2.88KOhm 3A SPST-NO 18.2mm 10.2mm 14.7mm THT Miniature PCB Relay


MASTER:
Power Relay 24VDC 3A SPST-NO18.2x10.2x14.7mm THT


Online Components:
Power Relay 24VDC 3A SPST-NO18.2x10.2x14.7mm THT


Electro Sonic:
Power Relay 24VDC 3A SPST-NO18.2x10.2x14.7mm THT


T77S1D3-24中文资料参数规格
技术参数

额定电压DC 24.0 V

额定电流 3 A

额定功率 200 mW

输入电压DC 24.0 V

触点类型 SPST-NO

功耗 200 mW

触点额定电流 3 A

线圈电压 24 VDC

线圈电流 8.33 mA

线圈功率DC 200 mW

线圈电阻 2.88 kΩ

载流 10.0 A

线圈电压DC 24 V

开关电流Max 3 A

工作温度Max 105 ℃

工作温度Min -30 ℃

额定电压 380 VAC

额定电压DC Max 30 V

额定电压AC Max 250 V

封装参数

安装方式 Through Hole

外形尺寸

长度 18.2 mm

宽度 10.2 mm

高度 14.7 mm

物理参数

触点材质 Silver

工作温度 -30℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536410050

T77S1D3-24引脚图与封装图

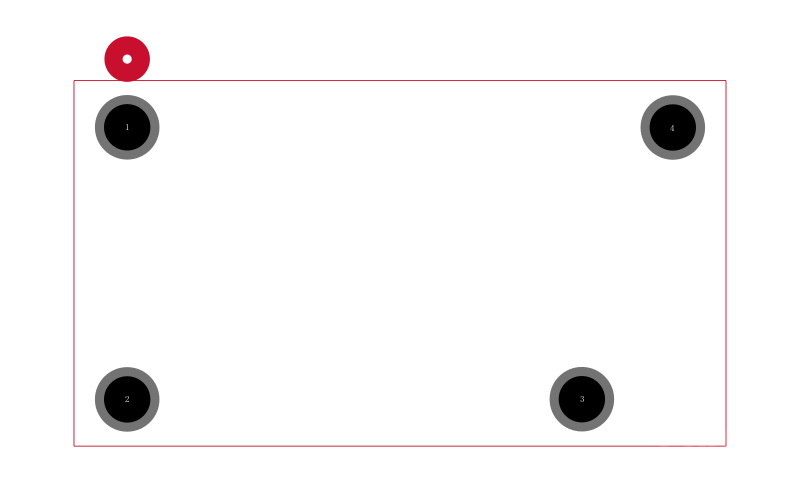

T77S1D3-24引脚图

T77S1D3-24引脚图

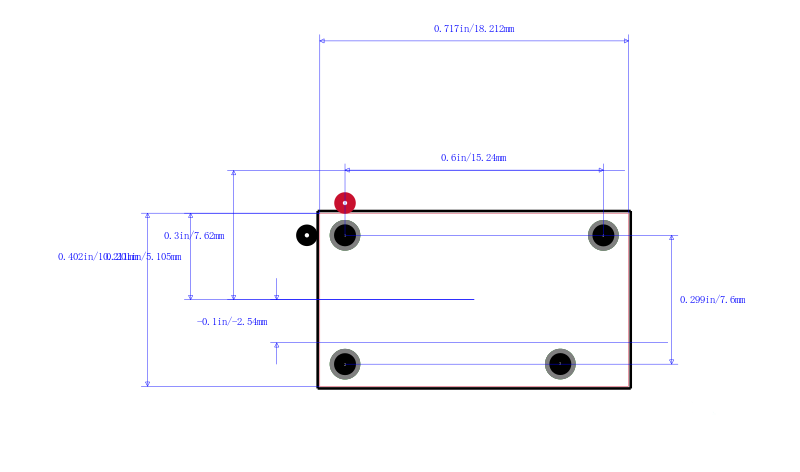

T77S1D3-24封装图

T77S1D3-24封装图

T77S1D3-24封装焊盘图

T77S1D3-24封装焊盘图

在线购买T77S1D3-24
型号 制造商 描述 购买
T77S1D3-24 TE Connectivity 泰科 Power Relay 24VDC 3A SPST-NO 18.2mm 10.2mm 14.7mm Through Hole 搜索库存
