TPSMA6L45A

TPSMA6L45A

数据手册.pdf
Littelfuse(力特) 分立器件

TPSMA6L 系列 600 W 72.7 Vcl 单向 表面贴装 TVS 二极管 DO-221AC

72.7V 夹子 8.3A Ipp TVS - 表面贴装型 DO-221AC


得捷:
TVS DIODE 45VWM 72.7VC DO221AC


立创商城:
Vrwm:45V 600W


贸泽:
ESD 抑制器/TVS 二极管 600W 45V AEC-Q101 5% Uni-Directional


艾睿:
TVS Diode Single Uni-Dir 45V 600W Automotive 2-Pin DO-221AC T/R


TME:
Diode: transil; 600W; 52.7V; 8.3A; unidirectional; ±5%; DO221AC


Verical:
TVS Diode Single Uni-Dir 45V 600W Automotive 2-Pin DO-221AC T/R


Newark:
# LITTELFUSE  TPSMA6L45A  TVS Diode, TPSMA6L Series, Unidirectional, 45 V, 72.7 V, DO-221AC, 2 Pins


TPSMA6L45A中文资料参数规格
技术参数

工作电压 45 V

电容 220 pF

击穿电压 55.3 V

正向电压 3.5 V

耗散功率 600 W

钳位电压 72.7 V

测试电流 1 mA

最大反向击穿电压 55.3 V

脉冲峰值功率 600 W

最小反向击穿电压 50 V

击穿电压 50 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-221AC-2

外形尺寸

长度 4.6 mm

宽度 2.95 mm

高度 1.1 mm

封装 DO-221AC-2

物理参数

工作温度 -50℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 汽车级

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TPSMA6L45A引脚图与封装图

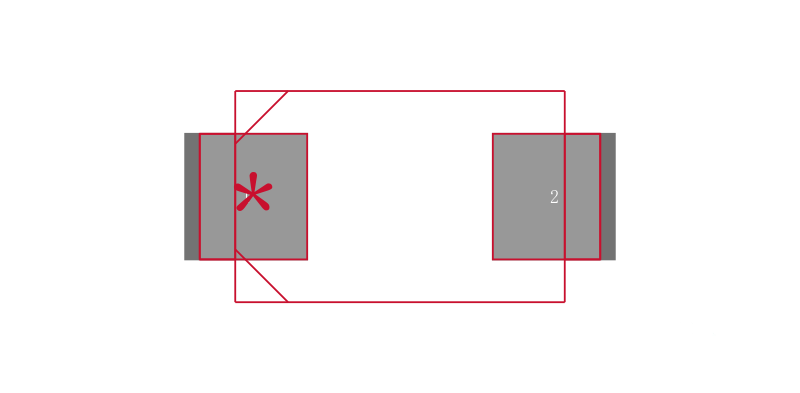

TPSMA6L45A引脚图

TPSMA6L45A引脚图

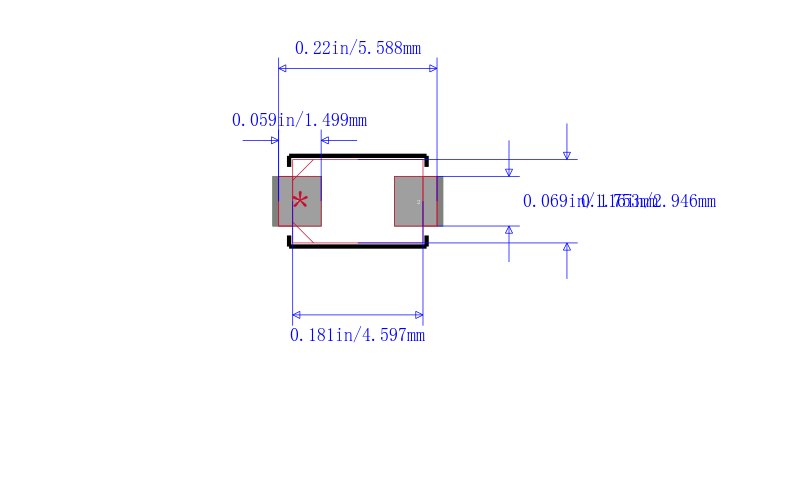

TPSMA6L45A封装图

TPSMA6L45A封装图

TPSMA6L45A封装焊盘图

TPSMA6L45A封装焊盘图

在线购买TPSMA6L45A
型号 制造商 描述 购买
TPSMA6L45A Littelfuse 力特 TPSMA6L 系列 600 W 72.7 Vcl 单向 表面贴装 TVS 二极管 DO-221AC 搜索库存
替代型号TPSMA6L45A
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TPSMA6L45A

品牌: Littelfuse 力特

封装: DO-221AC

当前型号

TPSMA6L 系列 600 W 72.7 Vcl 单向 表面贴装 TVS 二极管 DO-221AC

当前型号

型号: SMA6L45A

品牌: 力特

封装: DO-221AC

类似代替

SMA6L系列 SMA6L Series

TPSMA6L45A和SMA6L45A的区别

型号: TPSMA6L43A

品牌: 力特

封装: DO-221AC

功能相似

LITTELFUSE TPSMA6L43A TVS Diode, TPSMA6L Series, Unidirectional, 43V, 69.4V, DO-221AC, 2Pins

TPSMA6L45A和TPSMA6L43A的区别
