TPSMA6L8.0A

TPSMA6L8.0A

数据手册.pdf
Littelfuse(力特) 分立器件

LITTELFUSE TPSMA6L8.0A TVS Diode, TPSMA6L Series, Unidirectional, 8V, 13.6V, DO-221AC, 2Pins

13.6V 夹子 44.2A Ipp TVS - 表面贴装型 DO-221AC


立创商城:
TPSMA6L8.0A


得捷:
TVS DIODE 8VWM 13.6VC DO221AC


艾睿:
TVS Diode Single Uni-Dir 8V 600W Automotive 2-Pin DO-221AC T/R


TME:
Diode: transil; 600W; 9.4V; 44.2A; unidirectional; ±5%; DO221AC


Newark:
# LITTELFUSE  TPSMA6L8.0A  TVS Diode, TPSMA6L Series, Unidirectional, 8 V, 13.6 V, DO-221AC, 2 Pins


TPSMA6L8.0A中文资料参数规格
技术参数

钳位电压 13.6 V

测试电流 1 mA

最大反向击穿电压 9.83 V

脉冲峰值功率 600 W

最小反向击穿电压 8.89 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-221AC

外形尺寸

长度 4.6 mm

宽度 2.95 mm

高度 1.1 mm

封装 DO-221AC

物理参数

工作温度 -50℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 汽车级

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TPSMA6L8.0A引脚图与封装图

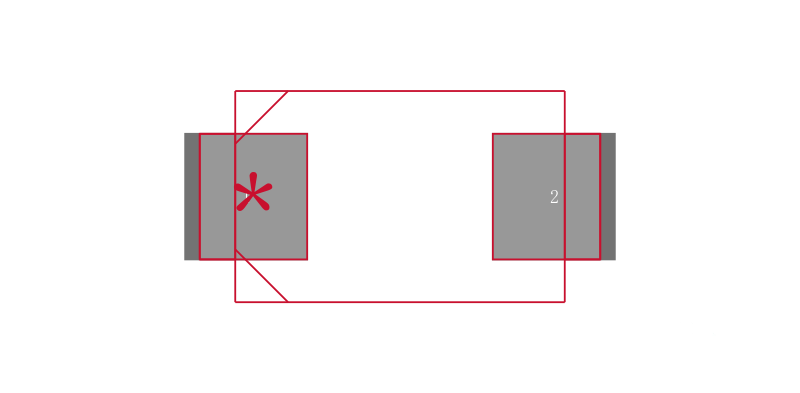

TPSMA6L8.0A引脚图

TPSMA6L8.0A引脚图

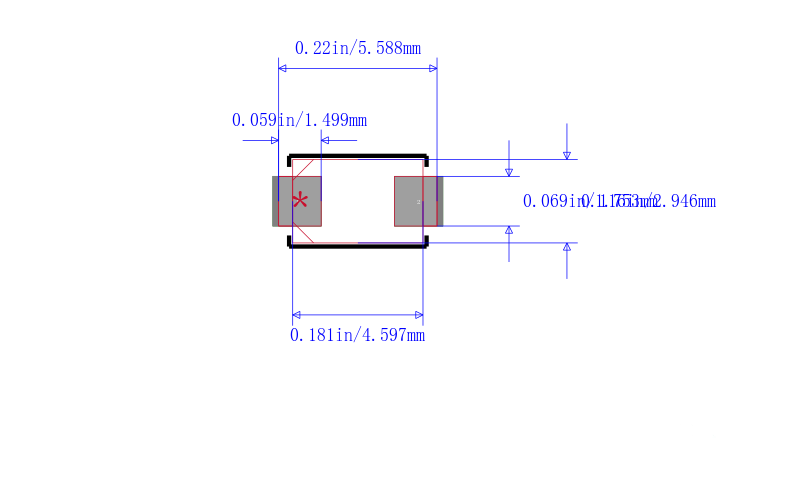

TPSMA6L8.0A封装图

TPSMA6L8.0A封装图

TPSMA6L8.0A封装焊盘图

TPSMA6L8.0A封装焊盘图

在线购买TPSMA6L8.0A
型号 制造商 描述 购买
TPSMA6L8.0A Littelfuse 力特 LITTELFUSE TPSMA6L8.0A TVS Diode, TPSMA6L Series, Unidirectional, 8V, 13.6V, DO-221AC, 2Pins 搜索库存
替代型号TPSMA6L8.0A
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TPSMA6L8.0A

品牌: Littelfuse 力特

封装: DO-221AC

当前型号

LITTELFUSE TPSMA6L8.0A TVS Diode, TPSMA6L Series, Unidirectional, 8V, 13.6V, DO-221AC, 2Pins

当前型号

型号: SMA6L8.0A

品牌: 力特

封装: DO-221AC

完全替代

SMA6L系列 SMA6L Series

TPSMA6L8.0A和SMA6L8.0A的区别
