TSW-106-25-S-S-RA

TSW-106-25-S-S-RA

数据手册.pdf

Conn Unshrouded Header HDR 6POS 2.54mm Solder RA Thru-Hole

Connector Header Through Hole, Right Angle 6 position 0.100" 2.54mm


欧时:
HEADER R/A 6POS 2.54MM 1 ROW


得捷:
CONN HEADER R/A 6POS 2.54MM


艾睿:
Conn Unshrouded Header HDR 6 POS 2.54mm Solder RA Thru-Hole Bulk


安富利:
Conn Unshrouded Header HDR 6 POS 2.54mm Solder RA Thru-Hole


Chip1Stop:
Conn Unshrouded Header HDR 6 POS 2.54mm Solder RA Thru-Hole


Newark:
# SAMTEC  TSW-106-25-S-S-RA  .025 Sq. Terminal Strips


TSW-106-25-S-S-RA中文资料参数规格
技术参数

触点数 6

极性 Male

排数 1

针脚数 6

额定电流Max 6.3A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 450 VAC

封装参数

安装方式 Solder

外形尺寸

长度 15.24 mm

宽度 12.19 mm

高度 3.02 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

TSW-106-25-S-S-RA引脚图与封装图

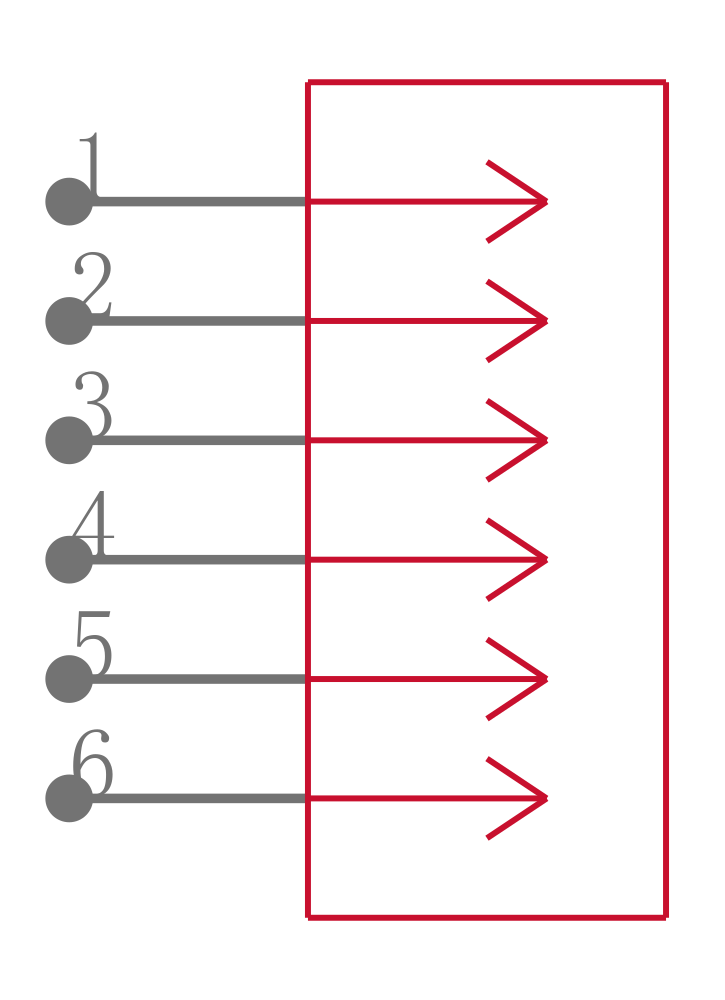

TSW-106-25-S-S-RA引脚图

TSW-106-25-S-S-RA引脚图

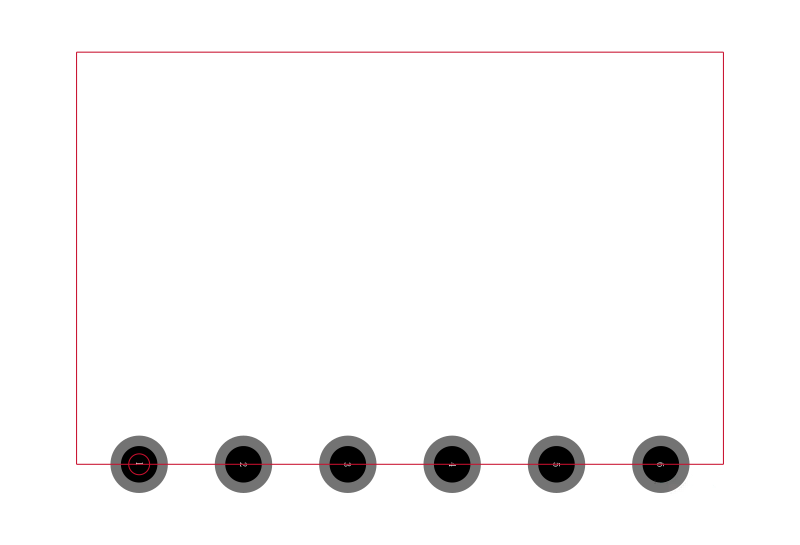

TSW-106-25-S-S-RA封装图

TSW-106-25-S-S-RA封装图

TSW-106-25-S-S-RA封装焊盘图

TSW-106-25-S-S-RA封装焊盘图

在线购买TSW-106-25-S-S-RA
型号 制造商 描述 购买
TSW-106-25-S-S-RA Samtec 申泰电子 Conn Unshrouded Header HDR 6POS 2.54mm Solder RA Thru-Hole 搜索库存
替代型号TSW-106-25-S-S-RA
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TSW-106-25-S-S-RA

品牌： Samtec 申泰电子

封装： Male

当前型号

Conn Unshrouded Header HDR 6POS 2.54mm Solder RA Thru-Hole

当前型号

型号： TSW-106-25-F-S-RA

品牌： 申泰电子

封装： 6Contact 2.54mm Male

完全替代

SAMTEC TSW-106-25F-S-RA Board-To-Board Connector, 2.54mm, 6Contacts, Header, TSW Series, Through Hole, 1Rows

TSW-106-25-S-S-RA和TSW-106-25-F-S-RA的区别

型号： TSW-106-25-T-S-RA

品牌： 申泰电子

封装： 6Contact 2.54mm Male

功能相似

SAMTEC TSW-106-25-T-S-RA Board-To-Board Connector, 2.54mm, 6Contacts, Header, TSW Series, Through Hole, 1Rows

TSW-106-25-S-S-RA和TSW-106-25-T-S-RA的区别
