TSW-106-22-S-D-RA
数据手册.pdfSamtec(申泰电子)
连接器
TSW-106-22-S-D-RA中文资料参数规格
技术参数
触点数 12
极性 Male
触点电镀 Gold
排数 2
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 450 VAC
封装参数
安装方式 Through Hole
外形尺寸
高度 5.56 mm
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
其他
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
TSW-106-22-S-D-RA引脚图与封装图

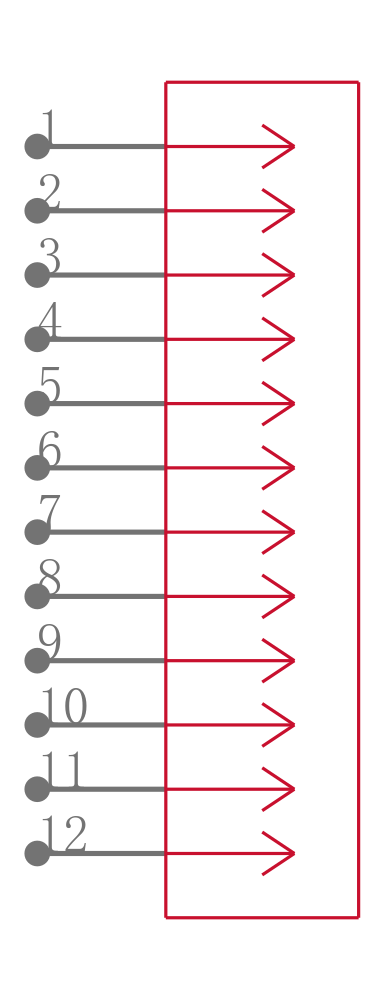

TSW-106-22-S-D-RA引脚图

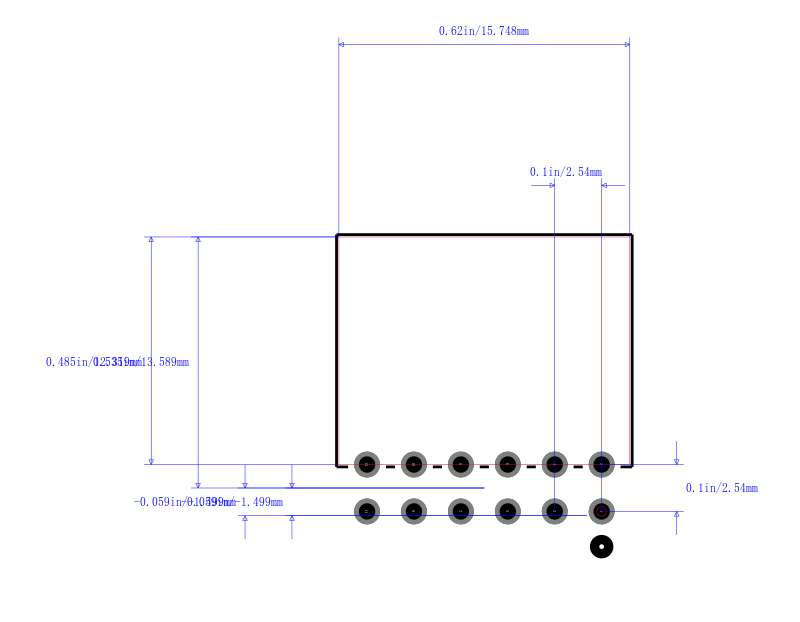

TSW-106-22-S-D-RA封装图

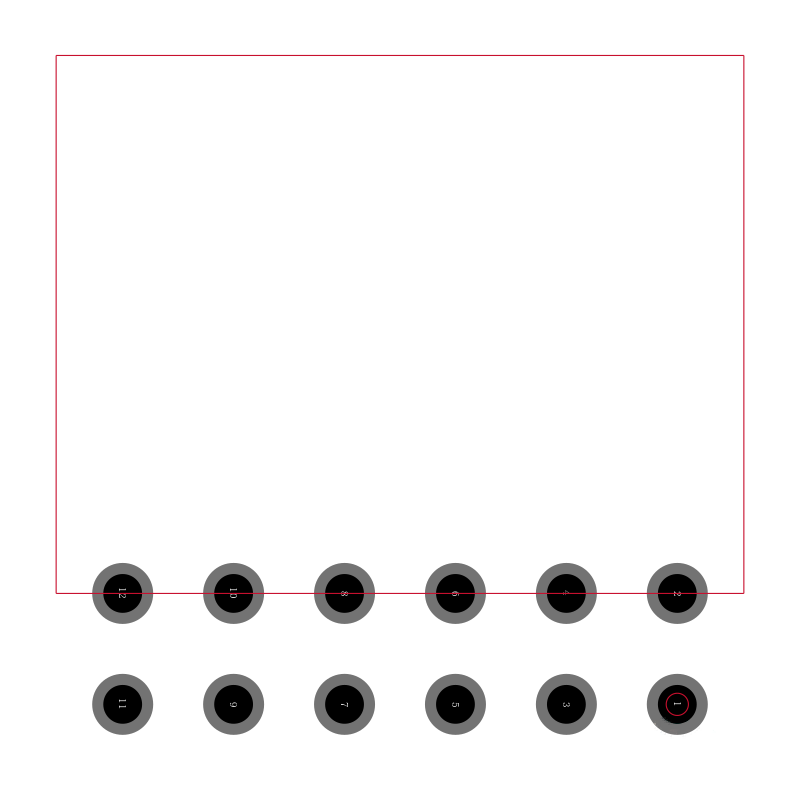

TSW-106-22-S-D-RA封装焊盘图
