TSW-110-26-S-S

TSW-110-26-S-S

数据手册.pdf

2.54mm 方针

针座 通孔 10 位置 0.100"(2.54mm)


立创商城:
2.54mm 方针


得捷:
CONN HEADER VERT 10POS 2.54MM


艾睿:
Conn Unshrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole Bulk


安富利:
Conn Unshrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole


Verical:
Conn Unshrouded Header HDR 10 POS 2.54mm Solder ST Top Entry Thru-Hole Bulk


Newark:
# SAMTEC  TSW-110-26-S-S  .025 Sq. Terminal Strips


TSW-110-26-S-S中文资料参数规格
技术参数

触点数 10

极性 Male

触点电镀 Gold

排数 1

针脚数 10

额定电流Max 6.3A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 550 VAC

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

外形尺寸

长度 25.4 mm

宽度 2.54 mm

高度 8.38 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Discontinued at Digi-Key

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TSW-110-26-S-S引脚图与封装图

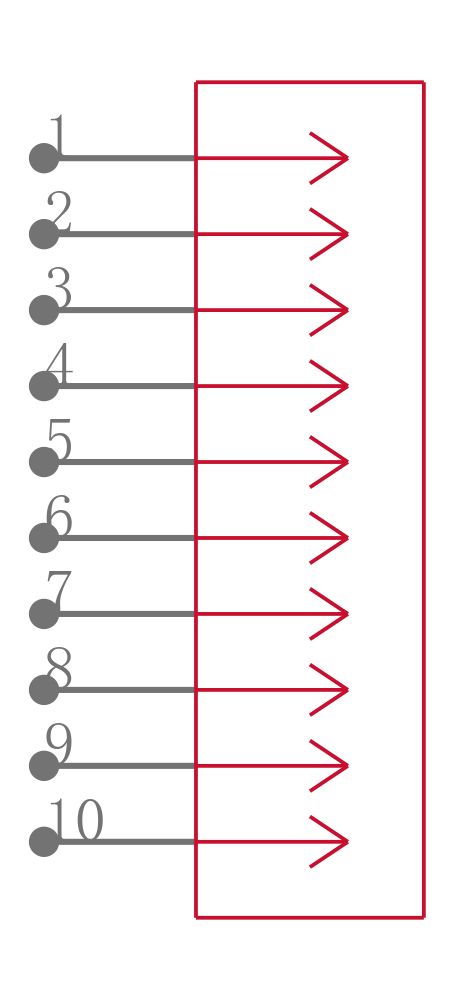

TSW-110-26-S-S引脚图

TSW-110-26-S-S引脚图

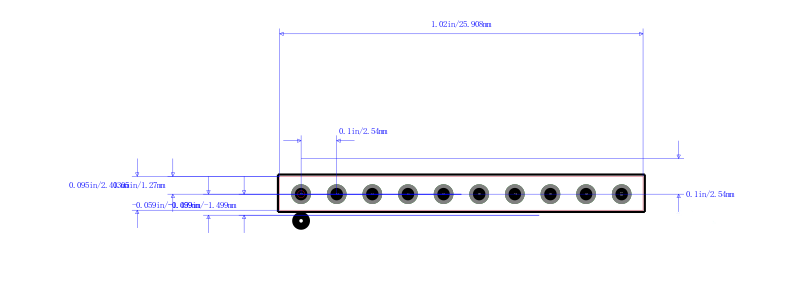

TSW-110-26-S-S封装图

TSW-110-26-S-S封装图

TSW-110-26-S-S封装焊盘图

TSW-110-26-S-S封装焊盘图

在线购买TSW-110-26-S-S
型号 制造商 描述 购买
TSW-110-26-S-S Samtec 申泰电子 2.54mm 方针 搜索库存
替代型号TSW-110-26-S-S
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TSW-110-26-S-S

品牌: Samtec 申泰电子

封装: 10Contact 2.54mm Male

当前型号

2.54mm 方针

当前型号

型号: 77311-118-10LF

品牌: 法马通

封装: 10Contact Male

类似代替

AMPHENOL FCI  77311-118-10LF  板至板连接, 垂直, BergStik 77311系列, 10 触点, 针座, 2.54 mm, 焊接, 1 排

TSW-110-26-S-S和77311-118-10LF的区别

型号: 68000-110HLF

品牌: 法马通

封装: Male 10Contact

功能相似

AMPHENOL FCI  68000-110HLF  板至板连接器, 针座, 10路, 1排

TSW-110-26-S-S和68000-110HLF的区别

型号: 68001-210HLF

品牌: 法马通

封装: Male 10Contact

功能相似

AMPHENOL FCI  68001-210HLF  板至板连接器, 针座, 10路, 1排

TSW-110-26-S-S和68001-210HLF的区别
