TSW-125-26-S-D
数据手册.pdfSamtec(申泰电子)
电子元器件分类
TSW-125-26-S-D中文资料参数规格
技术参数
触点数 50
极性 Male
触点电镀 Gold
排数 2
针脚数 50
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
封装参数
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
外形尺寸
长度 63.5 mm
宽度 5.08 mm
高度 8.38 mm
封装 -
引脚间距 2.54 mm
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bulk
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TSW-125-26-S-D引脚图与封装图

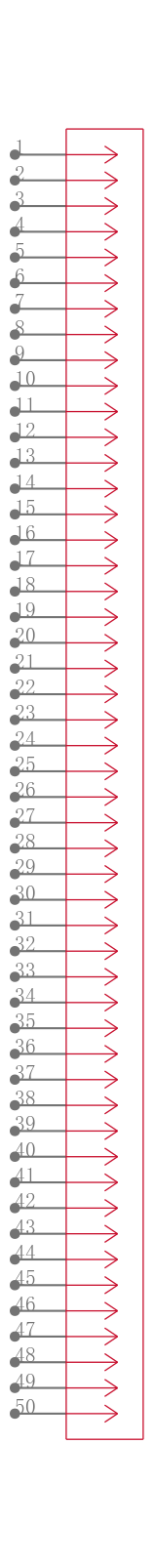

TSW-125-26-S-D引脚图

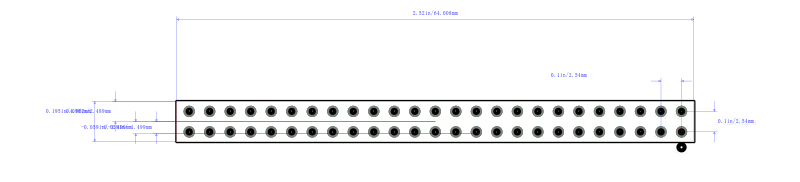

TSW-125-26-S-D封装图
TSW-125-26-S-D封装焊盘图
在线购买TSW-125-26-S-D
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSW-125-26-S-D | Samtec 申泰电子 | Conn Unshrouded Header HDR 50POS 2.54mm Solder ST Thru-Hole | 搜索库存 |
替代型号TSW-125-26-S-D
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSW-125-26-S-D 品牌： Samtec 申泰电子 封装： | 当前型号 | Conn Unshrouded Header HDR 50POS 2.54mm Solder ST Thru-Hole | 当前型号 |
| 型号： TSW-125-26-G-D 品牌： 申泰电子 封装： Male 50Contact 50Position | 完全替代 | SAMTEC TSW-125-26G-D Board-To-Board Connector, 2.54mm, 50Contacts, Header, TSW Series, Through Hole, 2Rows | TSW-125-26-S-D和TSW-125-26-G-D的区别 |
| 型号： TSW-125-26-L-D 品牌： 申泰电子 封装： 50Contact 2.54mm Male | 完全替代 | SAMTEC TSW-125-26-L-D Board-To-Board Connector, 2.54mm, 50Contacts, Header, TSW Series, Through Hole, 2Rows | TSW-125-26-S-D和TSW-125-26-L-D的区别 |
| 型号： TSW-125-26-F-D 品牌： 申泰电子 封装： 50Contact 2.54mm Male | 完全替代 | SAMTEC TSW-125-26F-D Board-To-Board Connector, 2.54mm, 50Contacts, Header, TSW Series, Through Hole, 2Rows | TSW-125-26-S-D和TSW-125-26-F-D的区别 |
