TSW-146-05-S-D

Samtec(申泰电子) 电子元器件分类

Conn Unshrouded Header HDR 92POS 2.54mm Solder ST Thru-Hole

Connector Header Through Hole 92 position 0.100" 2.54mm

得捷:
CONN HEADER VERT 92POS 2.54MM

Newark:
# SAMTEC TSW-146-05-S-D .025 Sq. Terminal Strips

TSW-146-05-S-D中文资料参数规格

技术参数

触点数 92

极性 Male

触点电镀 Gold

排数 2

针脚数 92

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 117 mm

宽度 5.08 mm

高度 2.54 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

外壳材质 Plastic

其他

产品生命周期 Discontinued at Digi-Key

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TSW-146-05-S-D引脚图与封装图

TSW-146-05-S-D引脚图

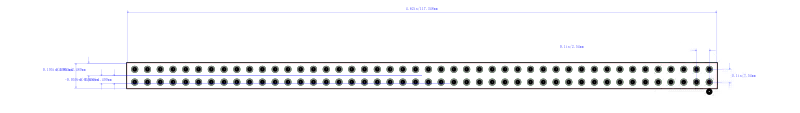

TSW-146-05-S-D封装图

TSW-146-05-S-D封装焊盘图
