TSW-123-08-L-S-RA

Samtec(申泰电子) 连接器与适配器

SAMTEC TSW-123-08-L-S-RA Board-To-Board Connector, 2.54mm, 23Contacts, Header, TSW Series, Through Hole, 1Rows

针座通孔，直角 23 位置 0.100"（2.54mm）

得捷:
CONN HEADER R/A 23POS 2.54MM

Newark:
# SAMTEC TSW-123-08-L-S-RA Board-To-Board Connector, 2.54 mm, 23 Contacts, Header, TSW Series, Through Hole, 1 Rows

TSW-123-08-L-S-RA中文资料参数规格

技术参数

触点数 23

极性 Male

触点电镀 Gold

排数 1

针脚数 23

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 58.4 mm

宽度 2.54 mm

高度 3.02 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

TSW-123-08-L-S-RA引脚图与封装图

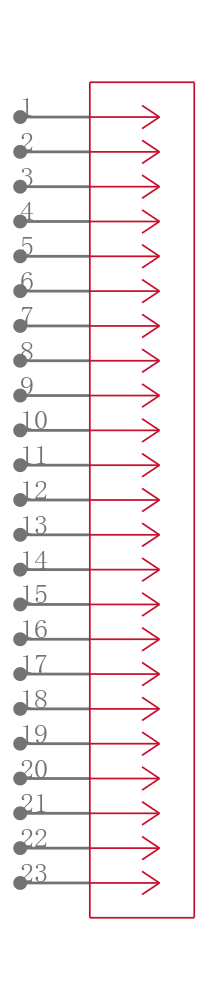

TSW-123-08-L-S-RA引脚图

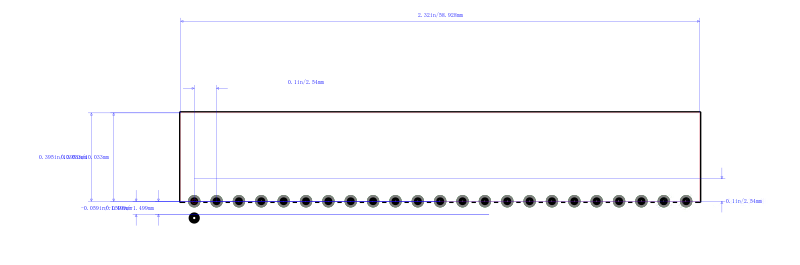

TSW-123-08-L-S-RA封装图

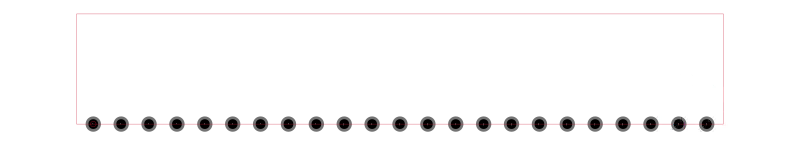

TSW-123-08-L-S-RA封装焊盘图
