TSW-135-07-T-S
数据手册.pdfSamtec(申泰电子)
连接器与适配器
TSW-135-07-T-S中文资料参数规格
技术参数
触点数 35
极性 Male
触点电镀 Tin
排数 1
针脚数 35
额定电流Max 6.3A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
封装参数
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
外形尺寸
长度 88.9 mm
宽度 2.54 mm
高度 8.38 mm
封装 -
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bulk
制造应用 -, Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
TSW-135-07-T-S引脚图与封装图

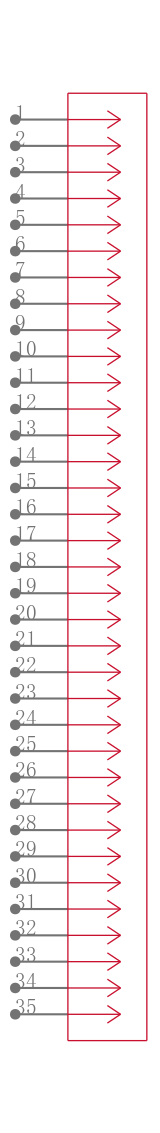

TSW-135-07-T-S引脚图
TSW-135-07-T-S封装图

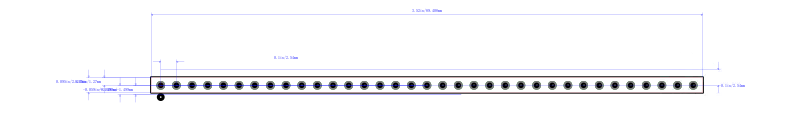

TSW-135-07-T-S封装焊盘图
在线购买TSW-135-07-T-S
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSW-135-07-T-S | Samtec 申泰电子 | 2.54mm 方针 | 搜索库存 |
替代型号TSW-135-07-T-S
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSW-135-07-T-S 品牌： Samtec 申泰电子 封装： Male 35Contact 35Position | 当前型号 | 2.54mm 方针 | 当前型号 |
| 型号： TSW-135-14-T-S 品牌： 申泰电子 封装： Male 35Contact 35Position | 完全替代 | SAMTEC TSW-135-14-T-S Board-To-Board Connector, 2.54mm, 35Contacts, Header, TSW Series, Through Hole, 1Rows | TSW-135-07-T-S和TSW-135-14-T-S的区别 |
| 型号： 68001-136HLF 品牌： 法马通 封装： Male 36Contact 36Position | 功能相似 | AMPHENOL FCI 68001-136HLF 针座, 36路, 单排 | TSW-135-07-T-S和68001-136HLF的区别 |
| 型号： 68001-236HLF 品牌： 法马通 封装： 6Contact 2.54mm Male | 功能相似 | AMPHENOL FCI 68001-236HLF Board-To-Board Connector, 2.54mm, 6Contacts, Header, BergStik II 68001 Series, Through Hole | TSW-135-07-T-S和68001-236HLF的区别 |
