TSW-140-23-L-D
数据手册.pdfSamtec(申泰电子)
连接器
TSW-140-23-L-D中文资料参数规格
技术参数
触点数 80
极性 Male
触点电镀 Gold
排数 2
针脚数 80
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
封装参数
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
外形尺寸
长度 102 mm
宽度 5.08 mm
高度 8.38 mm
封装 -
引脚间距 2.54 mm
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bulk
制造应用 -, Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
TSW-140-23-L-D引脚图与封装图
TSW-140-23-L-D引脚图

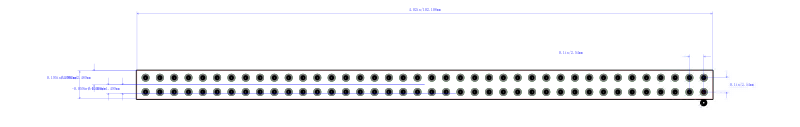

TSW-140-23-L-D封装图
TSW-140-23-L-D封装焊盘图
在线购买TSW-140-23-L-D
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSW-140-23-L-D | Samtec 申泰电子 | 2.54mm 方针 | 搜索库存 |
替代型号TSW-140-23-L-D
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSW-140-23-L-D 品牌： Samtec 申泰电子 封装： 80Contact 2.54mm Male | 当前型号 | 2.54mm 方针 | 当前型号 |
| 型号： TSW-140-23-G-D 品牌： 申泰电子 封装： 80Contact 2.54mm Male | 完全替代 | SAMTEC TSW-140-23G-D Board-To-Board Connector, 2.54mm, 80Contacts, Header, TSW Series, Through Hole, 2Rows | TSW-140-23-L-D和TSW-140-23-G-D的区别 |
| 型号： TSW-140-23-S-D 品牌： 申泰电子 封装： 80Contact 2.54mm Male | 完全替代 | Conn Unshrouded Header HDR 80POS 2.54mm Solder ST Thru-Hole | TSW-140-23-L-D和TSW-140-23-S-D的区别 |
