TST-117-04-L-D-RA
数据手册.pdfSamtec(申泰电子)
连接器
TST-117-04-L-D-RA中文资料参数规格
技术参数
触点数 34
极性 Male
触点电镀 Gold
绝缘电阻 5000 MΩ
排数 2
额定电流Max 3.4A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
外形尺寸
高度 9.27 mm
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
TST-117-04-L-D-RA引脚图与封装图
TST-117-04-L-D-RA引脚图

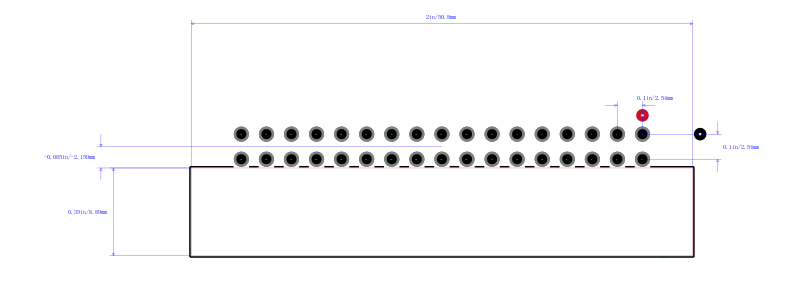

TST-117-04-L-D-RA封装图

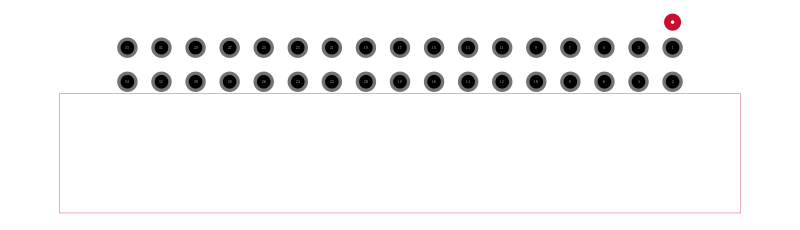

TST-117-04-L-D-RA封装焊盘图
在线购买TST-117-04-L-D-RA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TST-117-04-L-D-RA | Samtec 申泰电子 | SAMTEC TST-117-04-L-D-RA Wire-To-Board Connector, 2.54mm, 34Contacts, Header, TST Series, Through Hole, 2Rows | 搜索库存 |
替代型号TST-117-04-L-D-RA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TST-117-04-L-D-RA 品牌： Samtec 申泰电子 封装： 34Contact Male | 当前型号 | SAMTEC TST-117-04-L-D-RA Wire-To-Board Connector, 2.54mm, 34Contacts, Header, TST Series, Through Hole, 2Rows | 当前型号 |
| 型号： TST-117-04-G-D-RA 品牌： 申泰电子 封装： 34Contact Male | 完全替代 | SAMTEC TST-117-04-G-D-RA Wire-To-Board Connector, 2.54mm, 34Contacts, Header, TST Series, Through Hole, 2Rows | TST-117-04-L-D-RA和TST-117-04-G-D-RA的区别 |
| 型号： N2534-5002RB 品牌： 3M 封装： 34Contact 2.54mm Male | 功能相似 | 3M N2534-5002RB 线至板连接器, 直角, 2500系列, 34 触点, 针座, 2.54 mm, 通孔安装, 2 排 | TST-117-04-L-D-RA和N2534-5002RB的区别 |
| 型号： 2534-5002UB 品牌： 3M 封装： 34Contact 2.54mm Male | 功能相似 | 3M 2534-5002UB Wire-To-Board Connector, 2.54mm, 34Contacts, Header, 2500 Series, Through Hole, 2Rows | TST-117-04-L-D-RA和2534-5002UB的区别 |
