TSW-129-05-L-D

Samtec(申泰电子) 连接器与适配器

SAMTEC TSW-129-05-L-D Board-To-Board Connector, 2.54mm, 58Contacts, Header, TSW Series, Through Hole, 2Rows

针座通孔 58 位置 0.100"（2.54mm）

得捷:
CONN HEADER VERT 58POS 2.54MM

Newark:
# SAMTEC TSW-129-05-L-D Board-To-Board Connector, 2.54 mm, 58 Contacts, Header, TSW Series, Through Hole, 2 Rows

TSW-129-05-L-D中文资料参数规格

技术参数

触点数 58

极性 Male

触点电镀 Gold

排数 2

针脚数 58

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 73.7 mm

宽度 5.08 mm

高度 2.54 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

外壳材质 Plastic

其他

产品生命周期 Discontinued at Digi-Key

制造应用 -, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

TSW-129-05-L-D引脚图与封装图

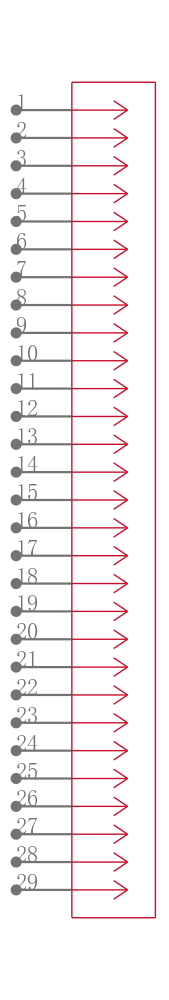

TSW-129-05-L-D引脚图

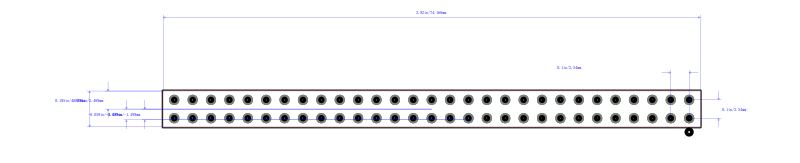

TSW-129-05-L-D封装图

TSW-129-05-L-D封装焊盘图
