TSW-130-17-T-D
数据手册.pdfSamtec(申泰电子)
连接器与适配器
TSW-130-17-T-D中文资料参数规格
技术参数
触点数 60
极性 Male
触点电镀 Tin
排数 2
针脚数 60
额定电流Max 6.3A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 76.2 mm
宽度 5.08 mm
高度 18.28 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
TSW-130-17-T-D引脚图与封装图

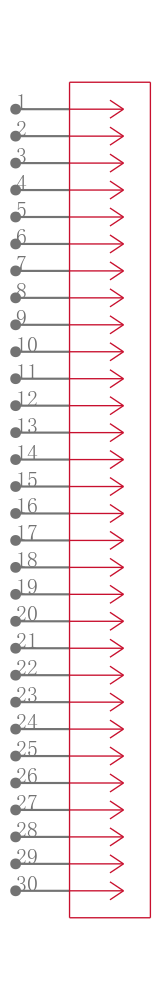

TSW-130-17-T-D引脚图
TSW-130-17-T-D封装图

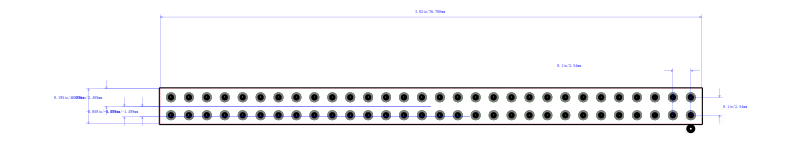

TSW-130-17-T-D封装焊盘图
