TSW-150-17-G-S

TSW-150-17-G-S

数据手册.pdf

板至板连接, 2.54 mm, 50 触点, 针座, TSW Series, 通孔安装, 1 排

公司的 TSW 系列是一款标准端子条针座。该产品是一款无护罩通孔针座, 0.025英寸 0.635mm方柱, 可连接Samtec SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW, IDSD, IDSS, SMSD, SMSS系列。TSW系列连接器可选择多种标准引脚数量, 端子长度, 适用于需要高信号完整性和高可靠性应用。

.
可选择1排/2排/3排 -S/-D/-T/-Q选项
.
2.54mm间距 每排1至50个触芯, 直型
.
10µ英寸镀金触芯, 工作温度范围: -55°C至125°C
.
磷青铜端子材料
.
Black glass filled polyester insulator material
.
符合UL E111594, CSA 090871_0_000标准
.
锁定引线, 锁定夹功能选项
TSW-150-17-G-S中文资料参数规格
技术参数

触点数 50

极性 Male

触点电镀 Gold

排数 1

针脚数 50

额定电流Max 6.3A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 550 VAC

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 127 mm

宽度 2.54 mm

高度 18.28 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

TSW-150-17-G-S引脚图与封装图

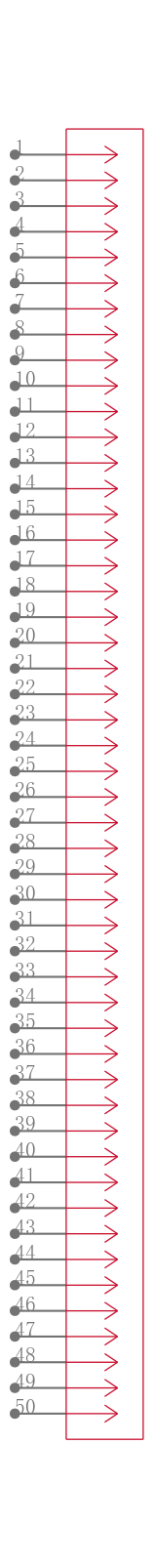

TSW-150-17-G-S引脚图

TSW-150-17-G-S引脚图

TSW-150-17-G-S封装图

TSW-150-17-G-S封装图

TSW-150-17-G-S封装焊盘图

TSW-150-17-G-S封装焊盘图

在线购买TSW-150-17-G-S
型号 制造商 描述 购买
TSW-150-17-G-S Samtec 申泰电子 板至板连接, 2.54 mm, 50 触点, 针座, TSW Series, 通孔安装, 1 排 搜索库存
替代型号TSW-150-17-G-S
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TSW-150-17-G-S

品牌： Samtec 申泰电子

封装： 50Contact 2.54mm Male

当前型号

板至板连接, 2.54 mm, 50 触点, 针座, TSW Series, 通孔安装, 1 排

当前型号

型号： TSW-150-17-S-S

品牌： 申泰电子

封装： 50Contact 2.54mm Male

完全替代

Conn Unshrouded Header HDR 50POS 2.54mm Solder ST Thru-Hole

TSW-150-17-G-S和TSW-150-17-S-S的区别

型号： TSW-150-17-T-S

品牌： 申泰电子

封装： 50Contact 2.54mm Male

功能相似

板至板连接, 2.54 mm, 50 触点, 针座, TSW Series, 通孔安装, 1 排

TSW-150-17-G-S和TSW-150-17-T-S的区别
