触点数 10
极性 Male
触点电镀 Gold
排数 2
针脚数 10
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 450 VAC
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
高度 5.56 mm
封装 -
引脚间距 2.54 mm
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, -, 工业
RoHS标准 RoHS Compliant
含铅标准 无铅
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15

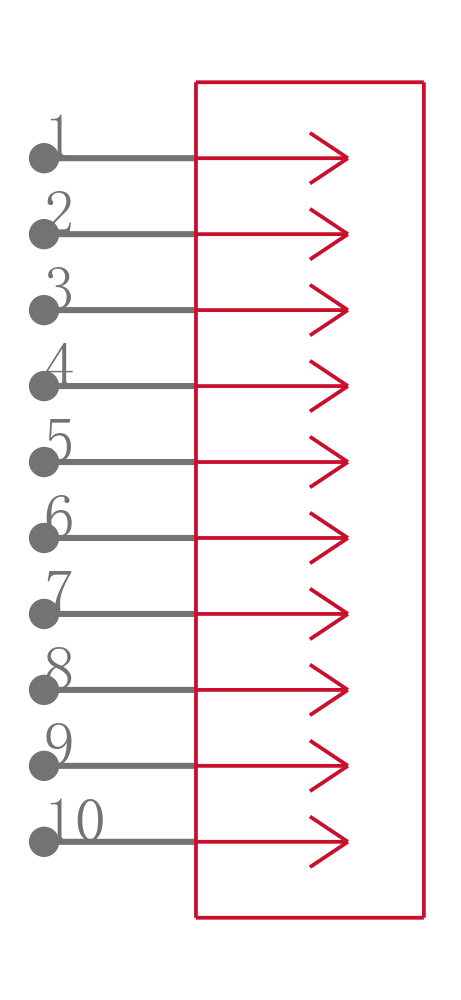

TSW-105-09-F-D-RA引脚图

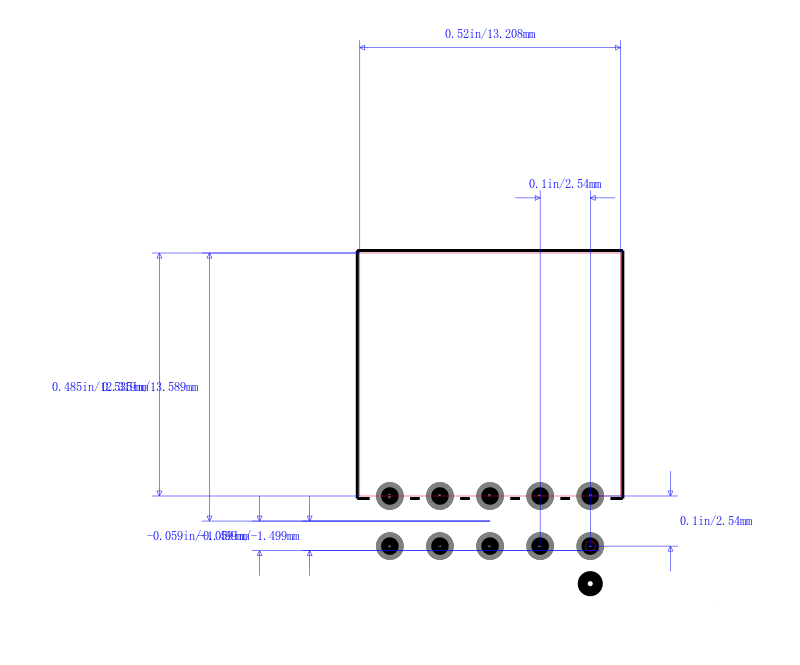

TSW-105-09-F-D-RA封装图

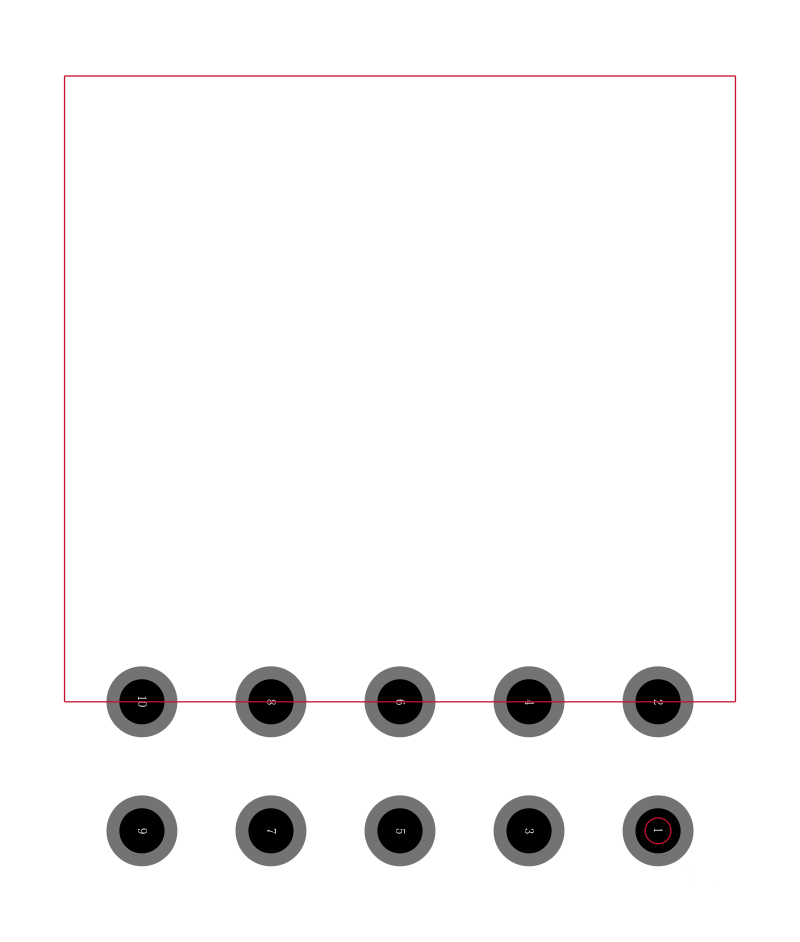

TSW-105-09-F-D-RA封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSW-105-09-F-D-RA | Samtec 申泰电子 | 板至板连接, 2.54 mm, 10 触点, 针座, TSW Series, 通孔安装, 2 排 | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSW-105-09-F-D-RA 品牌： Samtec 申泰电子 封装： Male 10Contact | 当前型号 | 板至板连接, 2.54 mm, 10 触点, 针座, TSW Series, 通孔安装, 2 排 | 当前型号 |
| 型号： TSW-105-09-L-D-RA 品牌： 申泰电子 封装： Male 10Contact | 完全替代 | SAMTEC TSW-105-09-L-D-RA 板至板连接, 直角, TSW系列, 10 触点, 针座, 2.54 mm, 通孔安装, 2 排 | TSW-105-09-F-D-RA和TSW-105-09-L-D-RA的区别 |
| 型号： TSW-105-09-T-D-RA 品牌： 申泰电子 封装： 10Contact 2.54mm Male | 功能相似 | 板至板连接, 直角, 2.54 mm, 10 触点, 针座, TSW系列, 通孔安装, 2 排 | TSW-105-09-F-D-RA和TSW-105-09-T-D-RA的区别 |
