触点数 16
极性 Male
触点电镀 Tin
排数 2
针脚数 16
额定电流Max 6.3A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
长度 20.3 mm
宽度 5.08 mm
高度 8.38 mm
封装 -
引脚间距 2.54 mm
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
产品生命周期 Active
包装方式 Bag
制造应用 -, 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
TSW-108-23-T-D引脚图

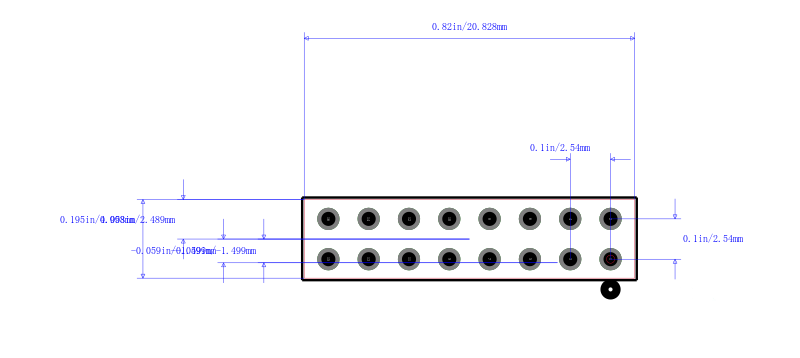

TSW-108-23-T-D封装图

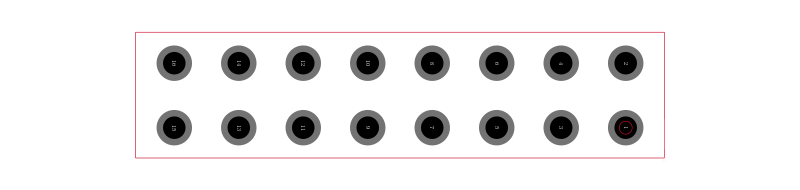

TSW-108-23-T-D封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSW-108-23-T-D | Samtec 申泰电子 | 板至板连接, 垂直, 2.54 mm, 16 触点, 针座, TSW系列, 通孔安装, 2 排 | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSW-108-23-T-D 品牌： Samtec 申泰电子 封装： 16Contact 2.54mm Male | 当前型号 | 板至板连接, 垂直, 2.54 mm, 16 触点, 针座, TSW系列, 通孔安装, 2 排 | 当前型号 |
| 型号： 5-146254-8 品牌： 泰科 封装： | 功能相似 | AMPMODU 16 位置 通孔 双排 直 0.100英寸 分离 插头 | TSW-108-23-T-D和5-146254-8的区别 |
| 型号： TSW-108-23-G-D 品牌： 申泰电子 封装： Male 16Contact 16Position | 功能相似 | 板至板连接, 垂直, 2.54 mm, 16 触点, 针座, TSW系列, 通孔安装, 2 排 | TSW-108-23-T-D和TSW-108-23-G-D的区别 |
| 型号： TSW-108-23-F-D 品牌： 申泰电子 封装： Male 16Contact | 功能相似 | SAMTEC TSW-108-23F-D Board-To-Board Connector, 2.54mm, 16Contacts, Header, TSW Series, Through Hole, 2Rows | TSW-108-23-T-D和TSW-108-23-F-D的区别 |
