TSW-108-25-L-D-RA
数据手册.pdfSamtec(申泰电子)
连接器与适配器
TSW-108-25-L-D-RA中文资料参数规格
技术参数
触点数 16
极性 Male
触点电镀 Gold
排数 2
针脚数 16
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
引脚间距 2.54 mm
物理参数
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
制造应用 Industrial, -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
TSW-108-25-L-D-RA引脚图与封装图
TSW-108-25-L-D-RA引脚图

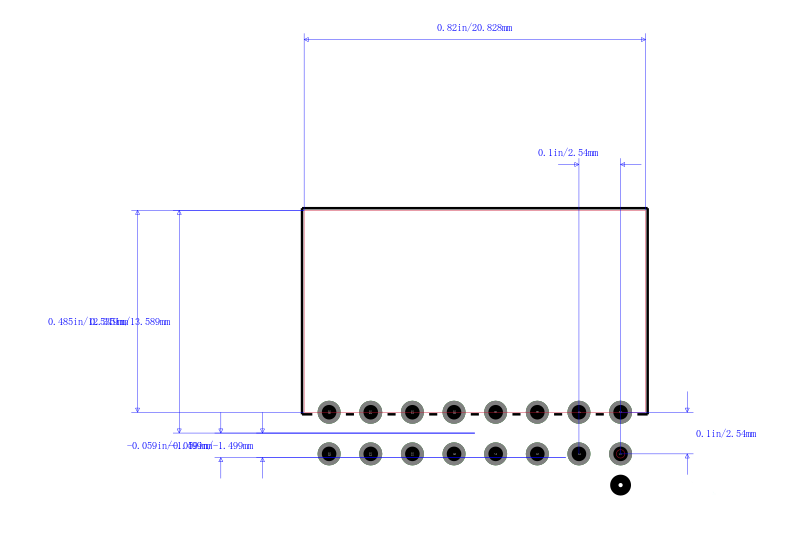

TSW-108-25-L-D-RA封装图

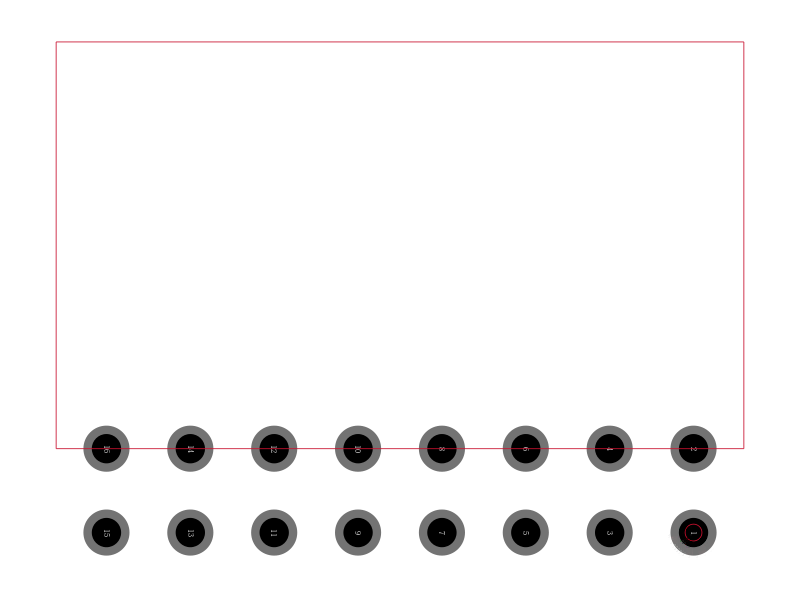

TSW-108-25-L-D-RA封装焊盘图
在线购买TSW-108-25-L-D-RA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSW-108-25-L-D-RA | Samtec 申泰电子 | SAMTEC TSW-108-25-L-D-RA Board-To-Board Connector, 2.54mm, 16Contacts, Header, TSW Series, Through Hole, 2Rows | 搜索库存 |
替代型号TSW-108-25-L-D-RA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSW-108-25-L-D-RA 品牌： Samtec 申泰电子 封装： Male 16Contact | 当前型号 | SAMTEC TSW-108-25-L-D-RA Board-To-Board Connector, 2.54mm, 16Contacts, Header, TSW Series, Through Hole, 2Rows | 当前型号 |
| 型号： TSW-108-25-F-D-RA 品牌： 申泰电子 封装： Male 16Contact | 完全替代 | SAMTEC TSW-108-25F-D-RA Board-To-Board Connector, 2.54mm, 16Contacts, Header, TSW Series, Through Hole, 2Rows | TSW-108-25-L-D-RA和TSW-108-25-F-D-RA的区别 |
| 型号： TSW-108-25-T-D-RA 品牌： 申泰电子 封装： Male 16Contact | 功能相似 | SAMTEC TSW-108-25-T-D-RA Board-To-Board Connector, 2.54mm, 16Contacts, Header, TSW Series, Through Hole, 2Rows | TSW-108-25-L-D-RA和TSW-108-25-T-D-RA的区别 |
