TSW-114-08-T-D-RA
数据手册.pdfSamtec(申泰电子)
连接器与适配器
TSW-114-08-T-D-RA中文资料参数规格
技术参数
触点数 28
极性 Male
触点电镀 Tin
排数 2
针脚数 28
额定电流Max 6.3A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 450 VAC
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 35.6 mm
宽度 2.54 mm
高度 5.56 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
TSW-114-08-T-D-RA引脚图与封装图

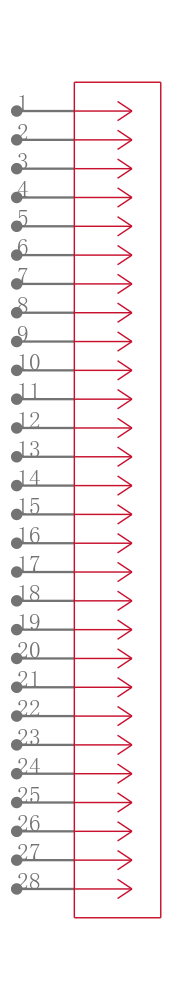

TSW-114-08-T-D-RA引脚图

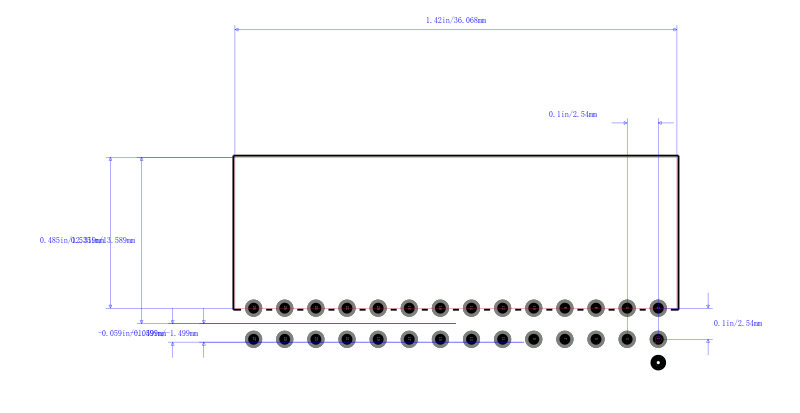

TSW-114-08-T-D-RA封装图

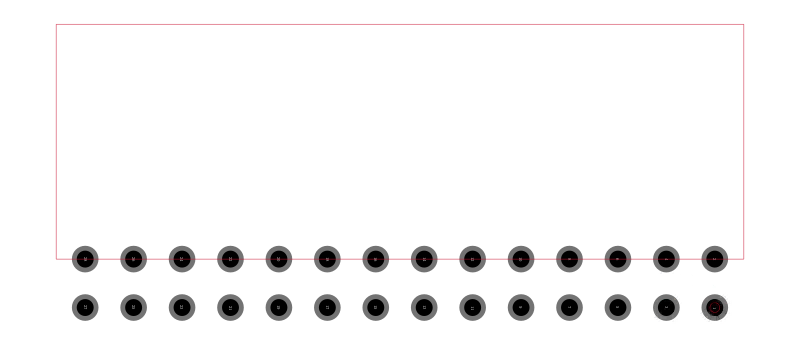

TSW-114-08-T-D-RA封装焊盘图
