触点数 14
极性 Male
触点电镀 Tin
排数 1
针脚数 14
额定电流Max 6.3A/触头
安装方式 Through Hole
引脚间距 2.54 mm
高度 15.75 mm
引脚间距 2.54 mm
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 105℃
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, -, 工业
RoHS标准 RoHS Compliant
含铅标准 无铅
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
TSW-114-15-T-S引脚图
TSW-114-15-T-S封装图

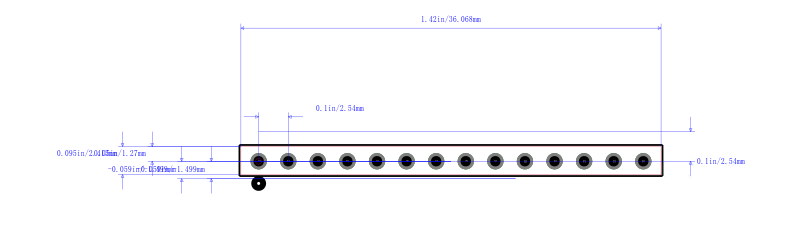

TSW-114-15-T-S封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSW-114-15-T-S | Samtec 申泰电子 | 板至板连接, 垂直, 2.54 mm, 14 触点, 针座, TSW系列, 通孔安装, 1 排 | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSW-114-15-T-S 品牌： Samtec 申泰电子 封装： 14Contact 2.54mm Male | 当前型号 | 板至板连接, 垂直, 2.54 mm, 14 触点, 针座, TSW系列, 通孔安装, 1 排 | 当前型号 |
| 型号： TSW-114-15-S-S 品牌： 申泰电子 封装： | 完全替代 | Conn Unshrouded Header HDR 14POS 2.54mm Solder ST Thru-Hole | TSW-114-15-T-S和TSW-114-15-S-S的区别 |
| 型号： TSW-114-15-F-S 品牌： 申泰电子 封装： 14Contact 2.54mm Male | 功能相似 | 板至板连接, 垂直, 2.54 mm, 14 触点, 针座, TSW系列, 通孔安装, 1 排 | TSW-114-15-T-S和TSW-114-15-F-S的区别 |
| 型号： TSW-114-15-G-S 品牌： 申泰电子 封装： Male 14Contact | 功能相似 | 板至板连接, 垂直, 2.54 mm, 14 触点, 针座, TSW系列, 通孔安装, 1 排 | TSW-114-15-T-S和TSW-114-15-G-S的区别 |
