TSW-115-14-L-S

Samtec(申泰电子) 连接器

SAMTEC TSW-115-14-L-S Board-To-Board Connector, 2.54mm, 15Contacts, Header, TSW Series, Through Hole, 1Rows

针座通孔 15 位置 0.100"（2.54mm）

得捷:
CONN HEADER VERT 15POS 2.54MM

安富利:
Conn Unshrouded Header HDR 15 POS 2.54mm Solder ST Thru-Hole

Newark:
# SAMTEC TSW-115-14-L-S Board-To-Board Connector, 2.54 mm, 15 Contacts, Header, TSW Series, Through Hole, 1 Rows

TSW-115-14-L-S中文资料参数规格

技术参数

触点数 15

极性 Male

触点电镀 Gold

排数 1

针脚数 15

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 38.1 mm

宽度 2.54 mm

高度 2.54 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

TSW-115-14-L-S引脚图与封装图

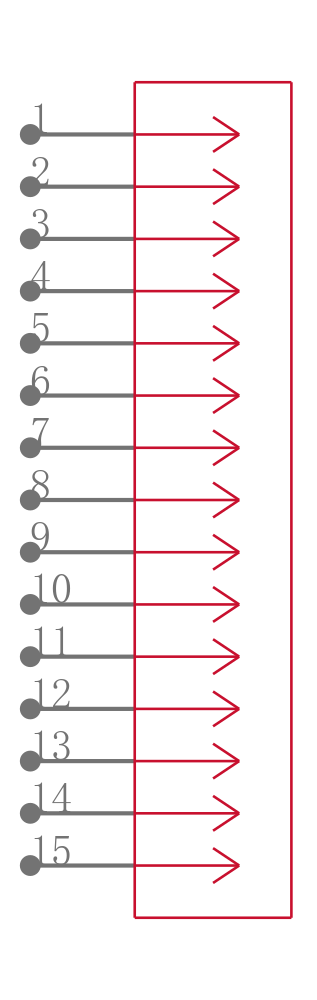

TSW-115-14-L-S引脚图

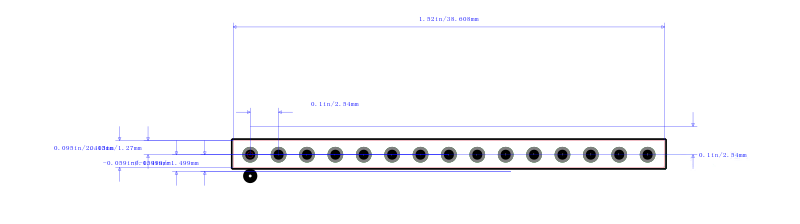

TSW-115-14-L-S封装图

TSW-115-14-L-S封装焊盘图

在线购买TSW-115-14-L-S

型号	制造商	描述	购买
TSW-115-14-L-S	Samtec 申泰电子	SAMTEC TSW-115-14-L-S Board-To-Board Connector, 2.54mm, 15Contacts, Header, TSW Series, Through Hole, 1Rows	搜索库存
