TSW-116-18-F-S
数据手册.pdfSamtec(申泰电子)
连接器与适配器
TSW-116-18-F-S中文资料参数规格
技术参数
触点数 16
极性 Male
触点电镀 Gold
排数 1
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
高度 20.83 mm
引脚间距 2.54 mm
物理参数
触点材质 Phosphor Bronze
其他
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
TSW-116-18-F-S引脚图与封装图
TSW-116-18-F-S引脚图
TSW-116-18-F-S封装图

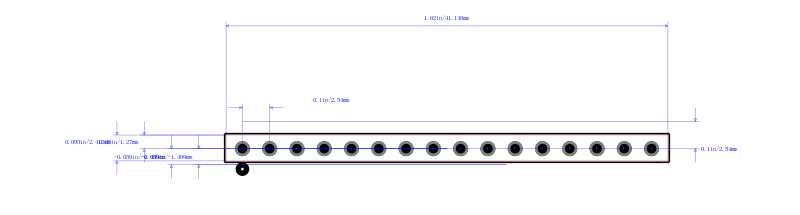

TSW-116-18-F-S封装焊盘图
在线购买TSW-116-18-F-S
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSW-116-18-F-S | Samtec 申泰电子 | SAMTEC TSW-116-18F-S Board-To-Board Connector, 2.54mm, 16Contacts, Header, TSW Series, Through Hole, 1Rows | 搜索库存 |
替代型号TSW-116-18-F-S
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSW-116-18-F-S 品牌： Samtec 申泰电子 封装： Male 16Contact | 当前型号 | SAMTEC TSW-116-18F-S Board-To-Board Connector, 2.54mm, 16Contacts, Header, TSW Series, Through Hole, 1Rows | 当前型号 |
| 型号： TSW-116-18-G-S 品牌： 申泰电子 封装： Male 16Contact | 完全替代 | 板至板连接, 2.54 mm, 16 触点, 针座, TSW Series, 通孔安装, 1 排 | TSW-116-18-F-S和TSW-116-18-G-S的区别 |
| 型号： TSW-116-18-S-S 品牌： 申泰电子 封装： Male | 完全替代 | 2.54mm 方针 | TSW-116-18-F-S和TSW-116-18-S-S的区别 |
