TSW-120-07-F-S
数据手册.pdfSamtec(申泰电子)
连接器与适配器
TSW-120-07-F-S中文资料参数规格
技术参数
触点数 20
极性 Male
触点电镀 Gold
排数 1
针脚数 20
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
封装参数
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
外形尺寸
高度 8.38 mm
封装 -
引脚间距 2.54 mm
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Bag
制造应用 Industrial, -
符合标准
RoHS标准 RoHS Compliant
含铅标准 无铅
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
TSW-120-07-F-S引脚图与封装图
TSW-120-07-F-S引脚图
TSW-120-07-F-S封装图

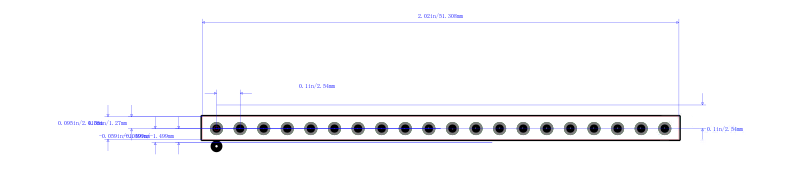

TSW-120-07-F-S封装焊盘图
