触点数 20
极性 Male
触点电镀 Tin
排数 2
针脚数 20
额定电流Max 5.4A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 475 VAC
安装方式 Surface Mount
高度 9.65 mm
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 105℃
产品生命周期 Active
包装方式 Tube
制造应用 -, 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15

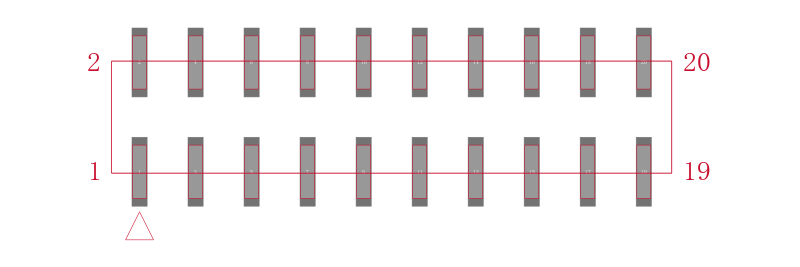

TSM-110-01-T-DV引脚图

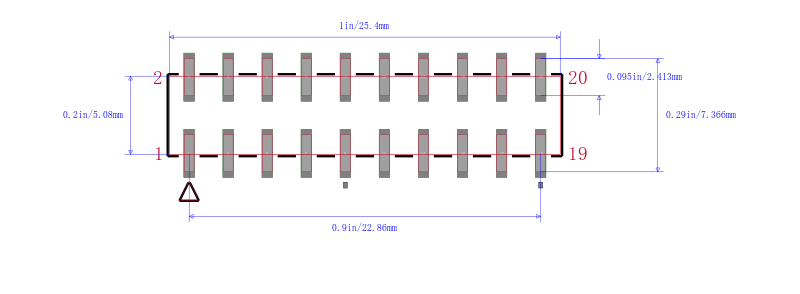

TSM-110-01-T-DV封装图
TSM-110-01-T-DV封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSM-110-01-T-DV | Samtec 申泰电子 | SAMTEC TSM-110-01-T-DV 板至板连接, 无护罩, TSM Series, 20 触点, 针座, 2.54 mm, 表面安装 , 2 排 新 | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSM-110-01-T-DV 品牌： Samtec 申泰电子 封装： Male 20Contact | 当前型号 | SAMTEC TSM-110-01-T-DV 板至板连接, 无护罩, TSM Series, 20 触点, 针座, 2.54 mm, 表面安装 , 2 排 新 | 当前型号 |
| 型号： TSM-110-01-T-DV-P 品牌： 申泰电子 封装： Male | 完全替代 | 板至板连接, 2.54 mm, 20 触点, 针座, TSM Series, 表面安装 , 2 排 | TSM-110-01-T-DV和TSM-110-01-T-DV-P的区别 |
| 型号： TSM-110-01-T-DV-TR 品牌： 申泰电子 封装： Male 20Contact | 完全替代 | Board Connector, 20Contacts, 2 Rows, Male, Straight, 0.1inch Pitch, Surface Mount Terminal, Locking, Black Insulator, Receptacle, ROHS COMPLIANT | TSM-110-01-T-DV和TSM-110-01-T-DV-TR的区别 |
| 型号： TSM-110-01-L-DV 品牌： 申泰电子 封装： Male 20Contact | 功能相似 | SAMTEC TSM-110-01-L-DV 板至板连接, TSM系列, 20 触点, 针座, 2.54 mm, 表面安装 , 2 排 | TSM-110-01-T-DV和TSM-110-01-L-DV的区别 |
