TSW-105-16-F-S-RA
数据手册.pdfSamtec(申泰电子)
连接器
TSW-105-16-F-S-RA中文资料参数规格
技术参数
触点数 5
极性 Male
触点电镀 Gold
排数 1
封装参数
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
外形尺寸
封装 -
引脚间距 2.54 mm
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
制造应用 -, Industrial
符合标准
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
TSW-105-16-F-S-RA引脚图与封装图

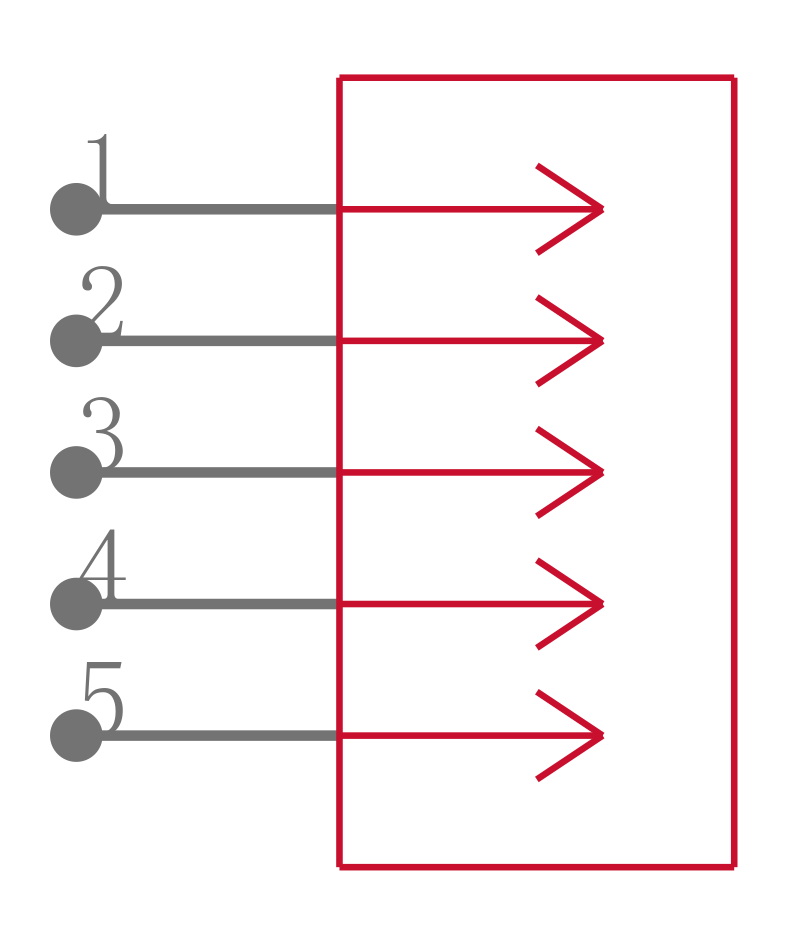

TSW-105-16-F-S-RA引脚图

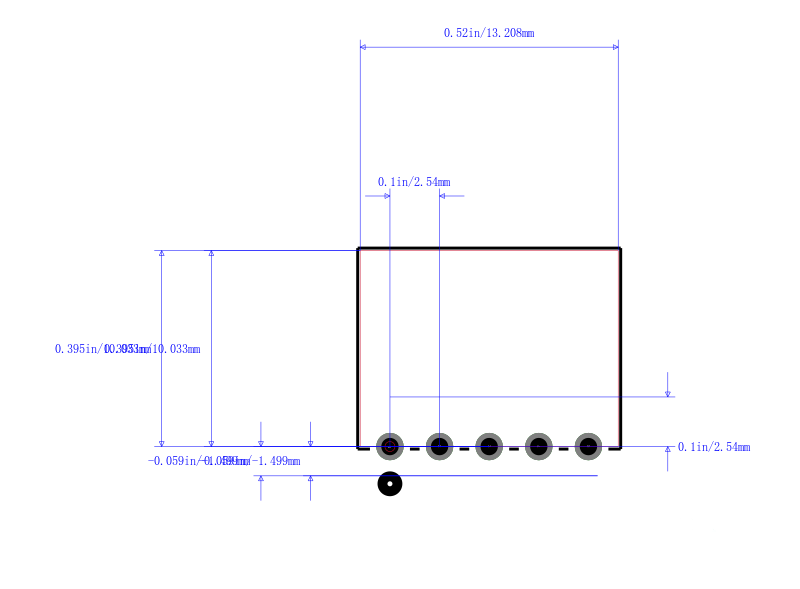

TSW-105-16-F-S-RA封装图

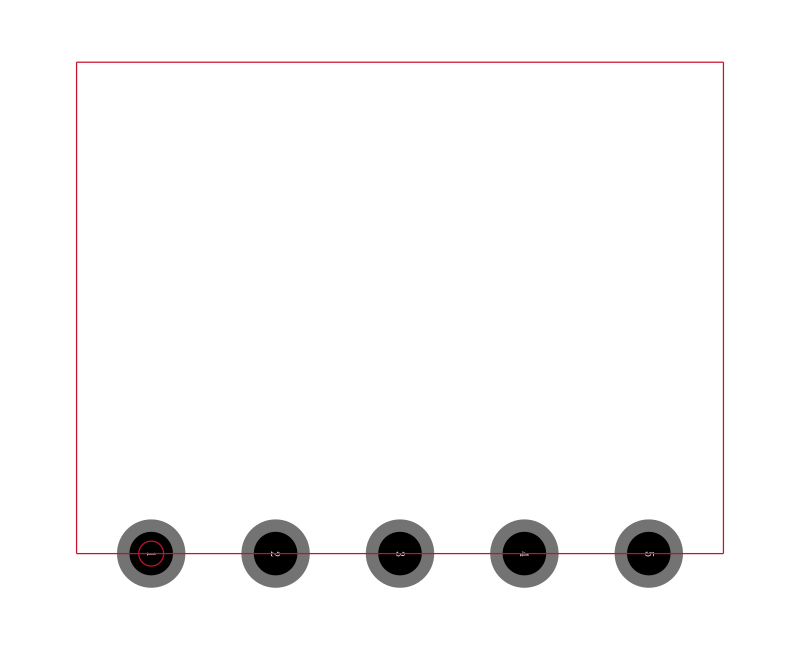

TSW-105-16-F-S-RA封装焊盘图
在线购买TSW-105-16-F-S-RA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSW-105-16-F-S-RA | Samtec 申泰电子 | 2.54mm 方针 | 搜索库存 |
替代型号TSW-105-16-F-S-RA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSW-105-16-F-S-RA 品牌： Samtec 申泰电子 封装： 5Contact 2.54mm Male | 当前型号 | 2.54mm 方针 | 当前型号 |
| 型号： TSW-105-16-T-S-RA 品牌： 申泰电子 封装： Male 5Contact | 功能相似 | SAMTEC TSW-105-16-T-S-RA Board-To-Board Connector, 2.54mm, 5Contacts, Header, TSW Series, Through Hole, 1Rows | TSW-105-16-F-S-RA和TSW-105-16-T-S-RA的区别 |
| 型号： TSW-105-16-S-S-RA 品牌： 申泰电子 封装： | 功能相似 | Conn Unshrouded Header HDR 5POS 2.54mm Solder RA Thru-Hole | TSW-105-16-F-S-RA和TSW-105-16-S-S-RA的区别 |
