TEN 30-2412WI
数据手册.pdf
Traco Electronic
电源器件
TEN 30-2412WI中文资料参数规格
技术参数
电源电压DC 24.0 V
额定功率 30.0 W
输出接口数 1
输入电压DC 10.0V ~ 40.0V
输出电压 12 V
输出电流 2.5 A
输出功率 30 W
隔离电压 1.5 kVDC
输入电压DC Max 40 V
输入电压DC Min 10 v
输出电流Max 2.5 A
输出功率Max 30 W
输入电压 18V ~ 36V
封装参数
安装方式 Through Hole
外形尺寸
长度 2 in
宽度 40.6 mm
高度 10.2 mm
物理参数
工作温度 40℃ ~ 85℃
其他
产品生命周期 Not For New Designs
包装方式 Tube
制造应用 Power Management, 电源管理, 通信与网络, 工业, Industrial, Communications & Networking
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
TEN 30-2412WI引脚图与封装图

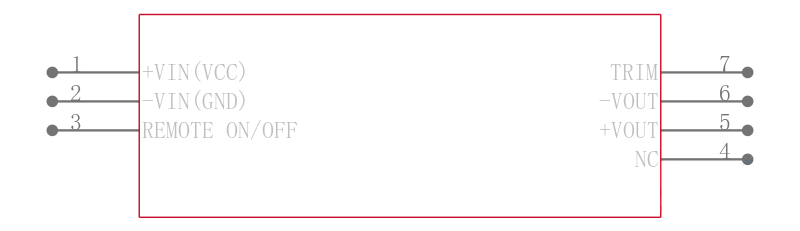

TEN 30-2412WI引脚图

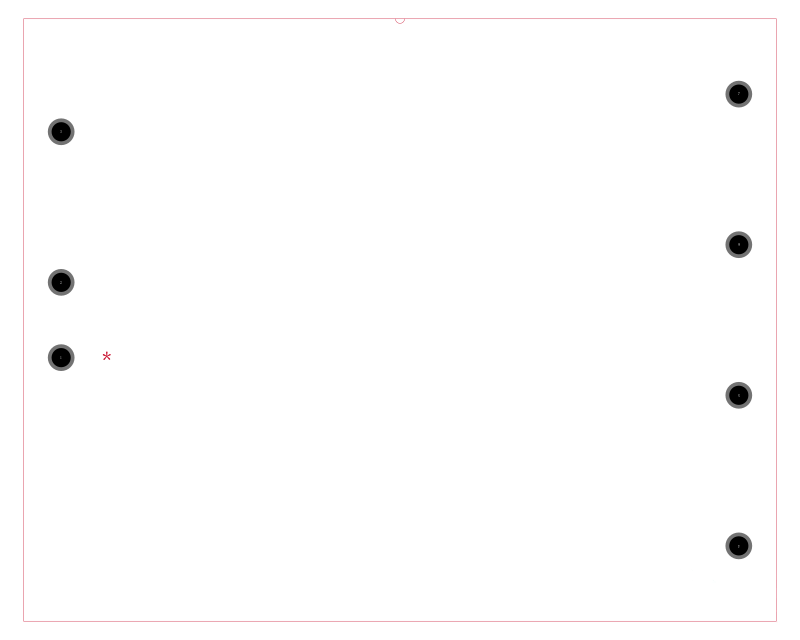

TEN 30-2412WI封装图

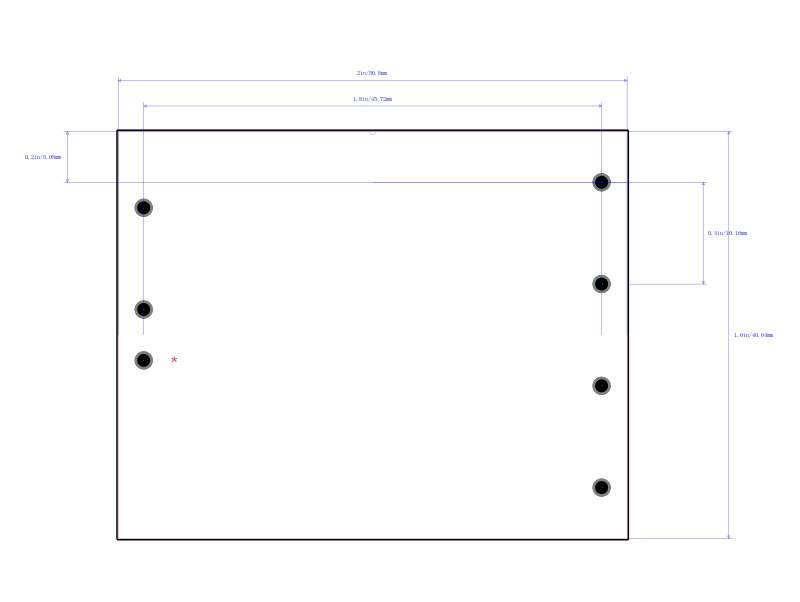

TEN 30-2412WI封装焊盘图
在线购买TEN 30-2412WI
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TEN 30-2412WI | Traco Electronic | TRACOPOWER TEN 30-2412WI 直流/直流转换器 隔离式板载, 金属机壳, DIP, 固定, 通孔安装, 30 W, 12 V, 2.5 A | 搜索库存 |
替代型号TEN 30-2412WI
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TEN 30-2412WI 品牌： Traco Electronic 封装： 12V 2.5A 30W | 当前型号 | TRACOPOWER TEN 30-2412WI 直流/直流转换器 隔离式板载, 金属机壳, DIP, 固定, 通孔安装, 30 W, 12 V, 2.5 A | 当前型号 |
| 型号： TEN 20-2412WIN 品牌： Traco Electronic 封装： 2 12V 1.67A 20W | 类似代替 | Traco 20W 单/双输出调节隔离直流到直流转换器 - TEN 20WIN 系列20W 单/双输出调节隔离高性能直流到直流转换器模块，采用紧凑薄型设计且具有宽输入电压范围。 这些高性能直流到直流转换器模块高效，工作温度范围 -40°C 至 85°C。 这些直流到直流转换器模块的典型应用包括电池操作设备和通信及工业电子中的分布式供电架构。高功率密度，25.4x50.8x6mm 封装 4:1 超宽输入电压范围 调节输出 可使用外部变阻器调整输出电压（仅适用于单输出模式） 1.5kV 输入/输出隔离 效率高达 89% 无最小负载要求 内置滤波器符合 EN 55022 A 类和 FCC A 级，包括外部电容器 远程开/关 过压、过载和短路保护 屏蔽金属外壳，带绝缘基板 工业标准引脚 ### 认可UL/cUL 认证### 标准EN 60950-1，UL 60950-1，IEC 60950-1### Traco - 20W 至 30W | TEN 30-2412WI和TEN 20-2412WIN的区别 |
| 型号： TEN 20-2412WI 品牌： Traco Electronic 封装： Through 12V 1.67A 20W | 类似代替 | TRACOPOWER TEN 20-2412WI 直流/直流转换器 隔离式板载, 金属机壳, DIP, 固定、可调节, 通孔安装, 20 W, 12 V, 1.67 A | TEN 30-2412WI和TEN 20-2412WI的区别 |
| 型号： TEN 30-2412WIN 品牌： Traco Electronic 封装： 12V 2.5A 30W | 类似代替 | TRACOPOWER TEN 30-2412WIN 直流/直流转换器 隔离式板载, 金属机壳, DIP, 固定, 通孔安装, 30 W, 12 V, 2.5 A | TEN 30-2412WI和TEN 30-2412WIN的区别 |
