TSW-104-08-S-D-RA

TSW-104-08-S-D-RA

数据手册.pdf
Samtec(申泰电子) 电子元器件分类

Conn Unshrouded Header HDR 8POS 2.54mm Solder RA Thru-Hole

针座 通孔,直角 8 位置 0.100"(2.54mm)


欧时:
Classic PCB HDR Strips 0.100"


得捷:
CONN HEADER R/A 8POS 2.54MM


艾睿:
Protect your printed circuit boards from accidental damages with Samtec&s;s unshrouded TSW-104-08-S-D-RA header connector. This HDR connector&s;s 8 contacts that are made out of phosphor bronze and plated with gold over nickel. It has a right angle body orientation. This is a 2-row connector. Its pitch is 2.54 mm. It has a maximum voltage rating of 450 VAC. It has a header type gender. This device has a maximum current rating of 6.3 A/contact. This product comes packaged in bulk, so the parts will be stored loosely. This product is 10.16 mm long, 5.56 mm tall and 12.44 mm deep. It uses the solder termination method. TSW-104-08-S-D-RA is housed in black polyester. This connector has an operating temperature of -55 to 125 °C.


安富利:
Conn Unshrouded Header HDR 8 POS 2.54mm Solder RA Thru-Hole


Chip1Stop:
Conn Unshrouded Header HDR 8 POS 2.54mm Solder RA Thru-Hole Bulk


Verical:
Conn Unshrouded Header HDR 8 POS 2.54mm Solder RA Side Entry Thru-Hole Bulk


Newark:
# SAMTEC  TSW-104-08-S-D-RA  .025 Sq. Terminal Strips


TSW-104-08-S-D-RA中文资料参数规格
技术参数

触点数 8

极性 Male

触点电镀 Gold

排数 2

针脚数 8

额定电流Max 6.3A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 450 VAC

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 10.16 mm

宽度 12.44 mm

高度 5.56 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TSW-104-08-S-D-RA引脚图与封装图

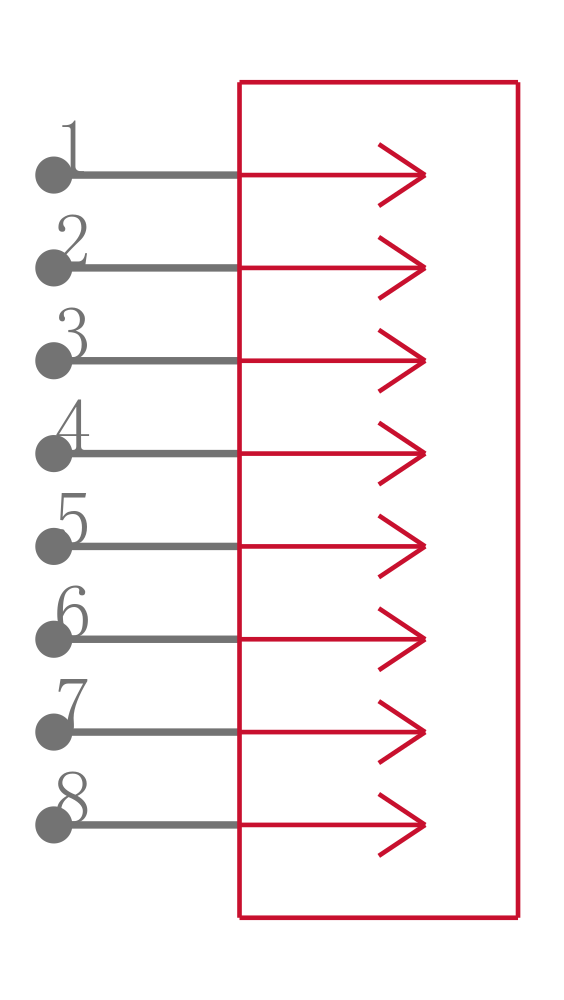

TSW-104-08-S-D-RA引脚图

TSW-104-08-S-D-RA引脚图

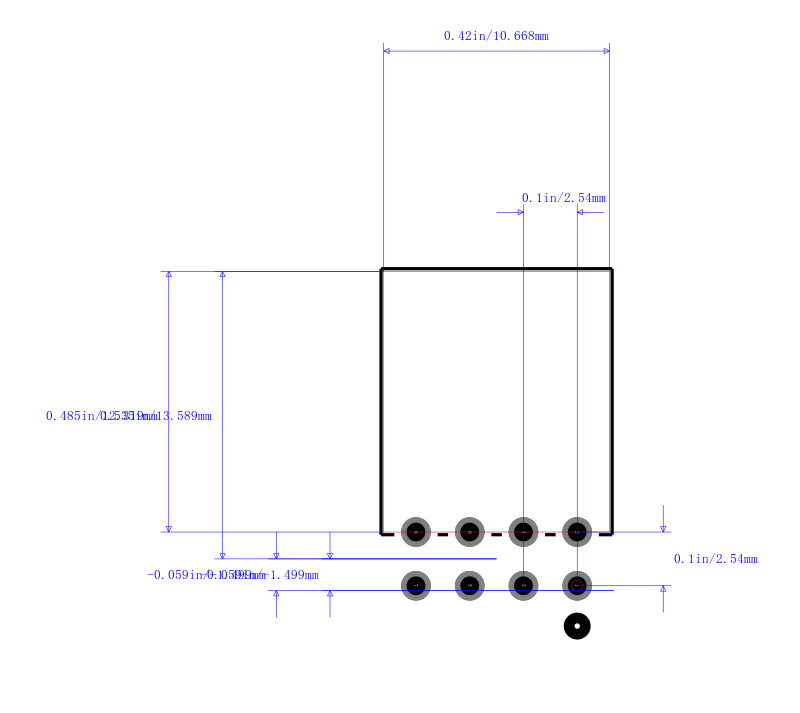

TSW-104-08-S-D-RA封装图

TSW-104-08-S-D-RA封装图

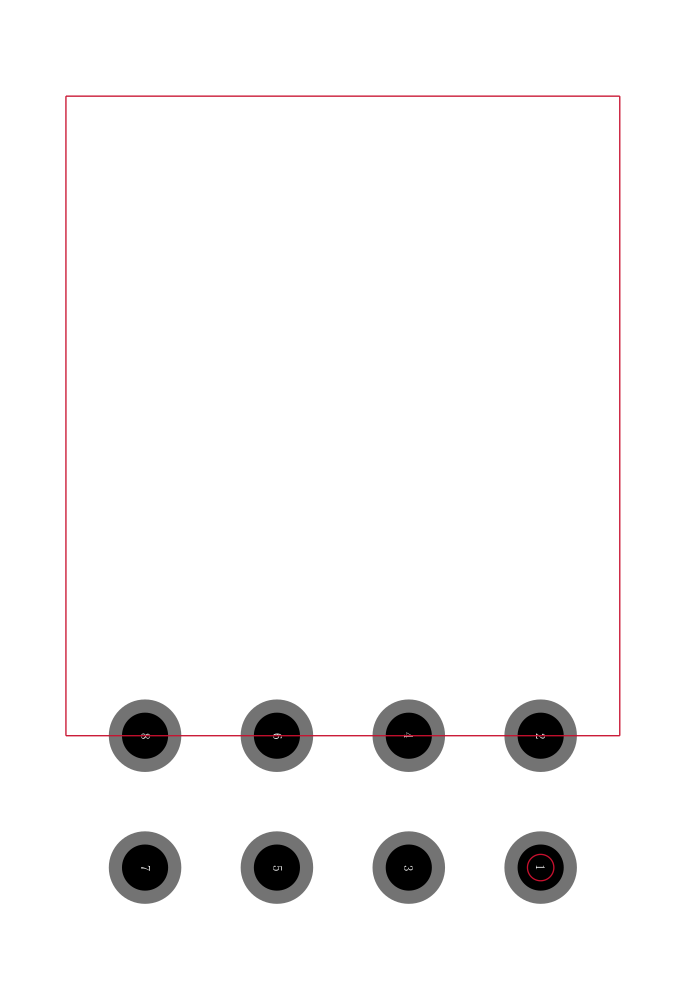

TSW-104-08-S-D-RA封装焊盘图

TSW-104-08-S-D-RA封装焊盘图
