TLV1504IPWRG4
TI
德州仪器
主动器件
TLV1504IPWRG4中文资料参数规格
技术参数
供电电流 2.10 mA
通道数 4
位数 10
耗散功率 839 mW
采样率 200 ksps
功耗 3.3 mW
模数转换数ADC 1
输入数 4
工作温度Max 85 ℃
工作温度Min 40 ℃
耗散功率Max 839 mW
输入通道数 4
输入电压 3.3 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 TSSOP-16
外形尺寸
长度 5 mm
宽度 4.4 mm
高度 1 mm
封装 TSSOP-16
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TLV1504IPWRG4引脚图与封装图

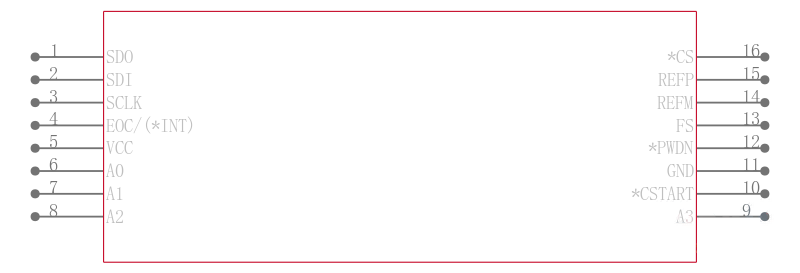

TLV1504IPWRG4引脚图
TLV1504IPWRG4封装图
TLV1504IPWRG4封装焊盘图
在线购买TLV1504IPWRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLV1504IPWRG4 | TI 德州仪器 | 10Bit 200KSPS ADC Serial Out, Hardware/Software/Auto Powerdown, Pgrmable Auto Channel Sweep, 4CH. 16-TSSOP -40℃ to 85℃ | 搜索库存 |
替代型号TLV1504IPWRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLV1504IPWRG4 品牌： TI 德州仪器 封装： SOIC 16Pin 10Bit | 当前型号 | 10Bit 200KSPS ADC Serial Out, Hardware/Software/Auto Powerdown, Pgrmable Auto Channel Sweep, 4CH. 16-TSSOP -40℃ to 85℃ | 当前型号 |
| 型号： TLV2544CPW 品牌： 德州仪器 封装： 16TSSOP 16Pin 12Bit 5V | 类似代替 | I/O接口12位A/D转换器 | TLV1504IPWRG4和TLV2544CPW的区别 |
| 型号： TLV2544IPW 品牌： 德州仪器 封装： 16TSSOP 16Pin 12Bit 2.7V | 类似代替 | 12 位，多通道 Texas Instruments 的一系列 12 位模拟至数字转换器 ADC，转换速度高达 10 MSPS。 该系列包括并行和串行接口类型，涵盖各种 ADC 架构，包括 SAR、管路和 Delta-Sigma 类型。### 模拟至数字转换器 - Texas Instruments | TLV1504IPWRG4和TLV2544IPW的区别 |
| 型号： TLV2544IPWR 品牌： 德州仪器 封装： 16TSSOP 16Pin 12Bit 2.7V | 类似代替 | 12 位 200kSPS ADC 系列输出，自动断电（S/W 和 H/W），低功耗，8 x FIFO，4 通道 16-TSSOP -40 to 85 | TLV1504IPWRG4和TLV2544IPWR的区别 |
